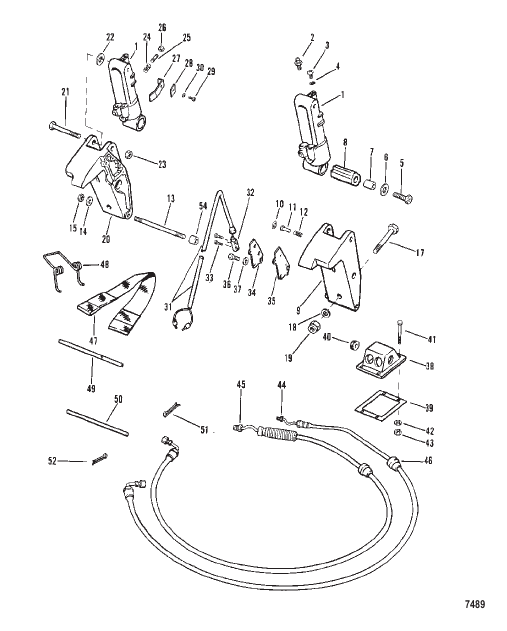

Trim Cylinders and Hoses (Electric Handle)
Parts (56)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 92194A14 |
ЦИЛИНДР ТРИМ (черный) TRIM CYLINDER (Black) |
2 | discontinued |
| 1 | 92194A20 |
ЦИЛИНДР ТРИМ (Серый) TRIM CYLINDER (Gray) |
2 | discontinued |
| 10 | 70608 |
Кронштейн масляного порта SEAL SEAL Oil Port Bracket |
1 | discontinued |
| 11 | 89290 |
ПЛУНЖЕР Срабатывание концевого выключателя PLUNGER Limit Switch Actuating |
1 | discontinued |
| 12 | 95881 |
Натяжение ПРУЖИНЫ - Плунжер концевого выключателя SPRING Tension - Limit Switch Plunger |
1 | discontinued |
| 13 | 45282 |
ШПИЛЬКА (.312-24 x 16,620) Монтажный кронштейн STUD (.312-24 x 16.620) Mounting Bracket |
1 | discontinued |
| 14 | 26993 |
СТОПОРНАЯ ШАЙБА (.312) Шпилька монтажного кронштейна LOCKWASHER (.312) Mounting Bracket Stud |
2 | superseded |
| 15 | 28770 |
ГАЙКА (.312-24) Шпилька монтажного кронштейна из нержавеющей стали NUT (.312-24) Stainless Steel Mounting Bracket Stud |
2 | |
| 17 | 68298 |
БОЛТ (.375-16 x 3,250) Монтажный кронштейн к транцу (3,25 дюйма) BOLT (.375-16 x 3.250) Mounting Bracket to Transom (3.25 Inch) |
6 | discontinued |
| 17 | 89673 |
ВИНТ (0,375-16 x 5,00) Монтажный кронштейн к транцу (5,00 дюйма) SCREW (.375-16 x 5.00) Mounting Bracket to Transom (5.00 Inch) |
2 | discontinued |
| 18 | 68410 |
ШАЙБА Болт монтажного кронштейна WASHER Mounting Bracket Bolt |
6 | discontinued |
| 19 | 99405 |
ГАЙКА Болт монтажного кронштейна NUT Mounting Bracket Bolt |
8 | superseded |
| 2 | 74036 |
ФИТИНГ Цилиндр триммера смазки FITTING Grease Trim Cylinder |
2 | superseded |
| 20 | 89111T |
КРОНШТЕЙН Цилиндр триммера (правый борт) BRACKET Trim Cylinder (Starboard) |
1 | discontinued |
| 21 | 45328 |
ВИНТ (.437-20 x 3,560) от триммерного цилиндра к монтажному кронштейну (3,563 дюйма) SCREW (.437-20 x 3.560) Trim Cylinder to Mounting Bracket (3.563 Inch) |
2 | discontinued |
| 22 | 37807 |
ШАЙБА Винт цилиндра трима (только по правому борту) WASHER Trim Cylinder Screw (Starboard Only) |
1 | discontinued |
| 23 | 35053 |
ГАЙКА (.437-20) Винт цилиндра триммера NUT (.437-20) Trim Cylinder Screw |
2 | superseded |
| 24 | 24390 |
Натяжение ПРУЖИНЫ – регулировочная шпилька SPRING Tension - Adjusting Stud |
1 | discontinued |
| 25 | 21085 |
ШПИЛЬКА (#10-32 x .930) Регулировочный концевой выключатель с отключением STUD (#10-32 x .930) Adjusting - Cut - Out Limit Switch |
1 | superseded |
| 26 | 45812 |
ГАЙКА (#10-32) Зажим из нержавеющей стали — регулировочная шпилька концевого выключателя NUT (#10-32) Stainless Steel Jam - Limit Switch Adjusting Stud |
1 | superseded |
| 27 | 99897 |
Регулировочная шпилька концевого выключателя CAM CAM Limit Switch Adjusting Stud |
1 | discontinued |
| 28 | 86967 |
Фиксирующая пластина - кулачок концевого выключателя PLATE Retaining - Limit Switch Cam |
1 | discontinued |
| 29 | 68513 |
ВИНТ (#10-32 x .375) Фиксирующая пластина и кулачок из нержавеющей стали SCREW (#10-32 x .375) Stainless Steel Retaining Plate and Cam |
1 | |
| 3 | 45265 |
ВИНТ (#10-32 x .3125) Прокачка SCREW (#10-32 x .3125) Bleed |
4 | discontinued |
| 30 | 26996 |
СТОПОРНАЯ ШАЙБА (#10) Стопорная пластина из нержавеющей стали и кулачковый винт LOCKWASHER (#10) Stainless Steel Retaining Plate and Cam Screw |
1 | |
| 31 | 45326A2 |
ВЫКЛЮЧАТЕЛЬ В СБОРЕ Предел отключения SWITCH ASSEMBLY Cut - Out Limit |
1 | discontinued |
| 32 | 45354 |
ВТУЛКА Резиновая - Концевой выключатель с вырезом BUSHING Rubber - Cut- Out Limit Switch |
1 | discontinued |
| 33 | 47255 |
ВИНТ (#4-40 x 0,625) Выключатель концевого выключателя (0,563 дюйма) SCREW (#4-40 x .625) Cut - Out Limit Switch (0.563 Inch) |
2 | discontinued |
| 34 | 89272 |
КРЫШКА Концевой выключатель COVER Limit Switch |
1 | discontinued |
| 35 | 892731 |
ПРОКЛАДКА Крышка концевого выключателя GASKET Limit Switch Cover |
1 | discontinued |
| 36 | 34994 |
ВИНТ (#10-32 x 1,00) Крышка концевого выключателя из нержавеющей стали (0,438 дюйма) SCREW (#10-32 x 1.00) Stainless Steel Limit Switch Cover (0.438 Inch) |
4 | discontinued |
| 37 | 38833 |
ШАЙБА Винт крышки концевого выключателя WASHER Limit Switch Cover Screw |
4 | |
| 38 | 87774A1 |
КРЫШКА Входное отверстие - Транец COVER Inlet - Transom |
1 | discontinued |
| 39 | 87775 |
ПРОКЛАДКА Крышка впускного отверстия GASKET Inlet Cover |
1 | |
| 4 | 45016 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Прокачной винт O-RING Bleed Screw |
4 | discontinued |
| 40 | 45507 |
ВТУЛКА Резиновая - Крышка впускного отверстия GROMMET Rubber - Inlet Cover |
1 | |
| 41 | 36070 |
ВИНТ (#10-32 x 1,250) Крышка впускного отверстия к лодке SCREW (#10-32 x 1.250) Inlet Cover to Boat |
4 | discontinued |
| 42 | 26996 |
СТОПОРНАЯ ШАЙБА (#10) Винт крышки входного отверстия из нержавеющей стали LOCKWASHER (#10) Stainless Steel Inlet Cover Screw |
4 | |
| 43 | 68219 |
ГАЙКА (#10-32) Винт крышки входного отверстия из нержавеющей стали NUT (#10-32) Stainless Steel Inlet Cover Screw |
4 | |
| 44 | 88005 |
Обвязка ШЛАНГА — от цилиндра до регулирующего клапана (наружный диаметр 5,375 футов) HOSE Trim - Cylinder to Control Valve (5.375 Feet O.D.) |
2 | |
| 45 | 88006 |
Подъем ШЛАНГА — от цилиндра к регулирующему клапану (наружный диаметр 5,321 фута) HOSE Lift - Cylinder to Control Valve (5.321 Feet O.D.) |
2 | |
| 46 | 35977 |
ВТУЛКА Резиновая (внутренний диаметр 0,375 дюйма, длина 1 дюйм) GROMMET Rubber (0.375 Inch I.D. - 1 Inch Long) |
4 | |
| 46 | 97191 |
Резиновая втулка (внутренний диаметр 0,375 дюйма, длина 0,875 дюйма) GROMMET Rubber (0.375 Inch I.D. - 0.875 Inch Long) |
2 | superseded |
| 46 | 12602 |
Резиновая втулка (внутренний диаметр 0,375 дюйма, длина 0,875 дюйма) GROMMET Rubber (0.375 Inch I.D. - 0.875 Inch Long) |
2 | superseded |
| 47 | 98876 |
РЕМЕНЬ STRAP |
1 | discontinued |
| 48 | 98875 |
ВЕСНА SPRING |
1 | discontinued |
| 49 | 98878 |
Монтажная трубка PIN-кода PIN Mounting Tube |
1 | discontinued |
| 5 | 92050 |
ВИНТ (0,500-20 x 1,500) Цилиндр триммера (1,50 дюйма) SCREW (.500-20 x 1.500) Trim Cylinder (1.50 Inch) |
2 | discontinued |
| 50 | 63473 |
ТРУБКА Подушка TUBE Cushion |
1 | discontinued |
| 51 | 32857 |
ШПИЛЬНИК Монтажный штифт ванны COTTER PIN Mounting Tub Pin |
1 | superseded |
| 52 | 45882 |
ШПИЛЬНИК Фиксатор наклонного штифта COTTER PIN Tilt Pin Retaining |
1 | |
| 54 | 59623 |
Монтажный кронштейн ПРОСТАВКИ SPACER Mounting Bracket |
1 | discontinued |
| 6 | 28421 |
ШАЙБА (1,5 x 3,05 x 0,13) Болт триммера из нержавеющей стали WASHER (1.5 x 3.05 x 0.13) Stainless Steel Trim Cylinder Bolt |
4 | superseded |
| 7 | 45280 |
Цилиндр триммера SPACER — нижний SPACER Trim Cylinder - Lower |
2 | discontinued |
| 8 | 94907A1 |
ВТУЛКА Резиновая - триммерный цилиндр BUSHING Rubber - Trim Cylinder |
2 | discontinued |
| 9 | 89108A3 |
КРОНШТЕЙН Цилиндр триммера (порт) BRACKET Trim Cylinder (Port) |
1 | discontinued |
