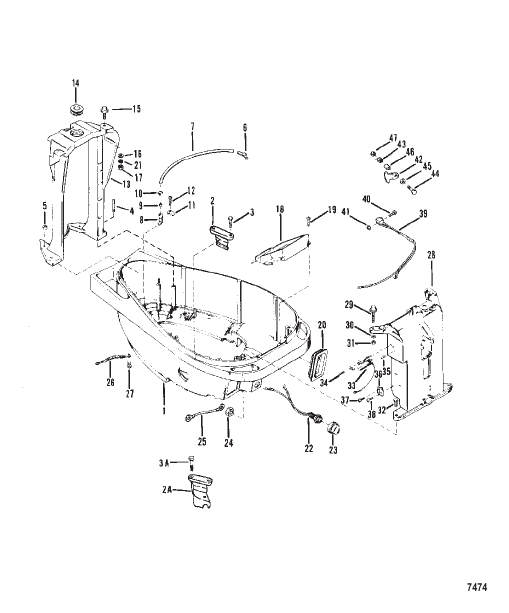

Bottom Cowl and Support Brackets
Parts (51)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 7715A4 |
НИЖНИЙ ОБТЕКАТЕЛЬ В СБОРЕ (черный) BOTTOM COWL ASSEMBLY (Black) |
1 | discontinued |
| 1 | 7715A5 |
НИЖНИЙ ОБТЕКАТЕЛЬ В СБОРЕ (Серый) BOTTOM COWL ASSEMBLY (Gray) |
1 | discontinued |
| 10 | 90077 |
РЕМЕНЬ ДЛЯ ЗАВЯЗКИ TIE STRAP Tell Nozzle |
AR | superseded |
| 11 | 66849 |
ЗАЖИМНАЯ насадка - Расскажи сказку CLAMP Nozzle - Tell Tale |
1 | discontinued |
| 12 | 48408 |
ВИНТ (#10-16 x .500) Зажим сопла к нижнему кожуху SCREW (#10-16 x .500) Nozzle Clamp to Bottom Cowl |
1 | |
| 13 | 720201 |
КРОНШТЕЙН Задняя опора BRACKET Rear Support |
1 | discontinued |
| 14 | 52723 |
Задний опорный кронштейн GROMET GROMMET Rear Support Bracket |
1 | discontinued |
| 15 | 60577 |
MOUNT Rubber — задний опорный кронштейн MOUNT Rubber - Rear Support Bracket |
2 | discontinued |
| 16 | 21631 |
ШАЙБА (0,255 x 0,625 x 0,0312) Резиновая опора WASHER (.255 x .625 x .0312) Rubber Mount |
AR | superseded |
| 17 | 29598 |
ГАЙКА (.250-28) Резиновое крепление из нержавеющей стали NUT (.250-28) Stainless Steel Rubber Mount |
2 | |
| 18 | 72466 |
ПОДДОН DRIP TRAY |
1 | discontinued |
| 19 | 48409 |
ВИНТ (#10-16 x .625) Поддона для сбора капель из нержавеющей стали к нижнему кожуху SCREW (#10-16 x .625) Stainless Steel Drip Tray to Bottom Cowl |
3 | |
| 2 | 88926T |
КРЫШКА Нижний капот (электрический) COVER Bottom Cowl (Electric) |
1 | superseded |
| 20 | 37695 |
Кабель управления загрузкой BOOT Control Cable |
1 | discontinued |
| 21 | 26992 |
СТОПОРНАЯ ШАЙБА (.250) Резиновое крепление из нержавеющей стали LOCKWASHER (.250) Stainless Steel Rubber Mount |
2 | |
| 22 | 69508A31 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп (ручной кнопочный переключатель) SWITCH ASSEMBLY Stop (Manual Push Button Switch) |
1 | |
| 23 | 99525A1 |
КРЫШКА В СБОРЕ Верхний переключатель (ручной кнопочный переключатель) COVER ASSEMBLY Top Switch (Manual Push Button Switch) |
1 | |
| 24 | 69844 |
ГАЙКА Стоп-выключатель (ручной кнопочный переключатель) NUT Stop Switch (Manual Push Button Switch) |
1 | discontinued |
| 25 | 62190A8 |
ПРОВОД В СБОРЕ Оранжевый выключатель (ручной кнопочный переключатель) WIRE ASSEMBLY Orange Stop Switch (Manual Push Button Switch) |
1 | discontinued |
| 26 | 88238A4 |
КАБЕЛЬНАЯ СБОРКА (3,375 дюйма) CABLE ASSEMBLY (3.375 Inch) |
2 | superseded |
| 27 | 62568 |
ВИНТ (#10-16 x .375) Ремень заземления SCREW (#10-16 x .375) Ground Strap |
2 | |
| 28 | 42660A1 |
КРОНШТЕЙН В СБОРЕ Передняя опора BRACKET ASSEMBLY Front Support |
1 | discontinued |
| 29 | 31014 |
MOUNT Rubber — передний опорный кронштейн MOUNT Rubber - Front Support Bracket |
2 | discontinued |
| 2A | 948801 |
ЗАГЛУШКА Нижнего кожуха (Руководство) PLUG Bottom Cowl (Manual) |
1 | discontinued |
| 3 | 28636 |
ВИНТ (.250-20 x .750) Заглушка нижнего кожуха (электрическая) SCREW (.250-20 x .750) Plug to Bottom Cowl (Electric) |
2 | |
| 30 | 26992 |
СТОПОРНАЯ ШАЙБА (.250) Резиновое крепление из нержавеющей стали LOCKWASHER (.250) Stainless Steel Rubber Mount |
2 | |
| 31 | 29598 |
ГАЙКА (.250-28) Резиновое крепление из нержавеющей стали NUT (.250-28) Stainless Steel Rubber Mount |
2 | |
| 32 | 37562 |
ВИНТ (.312-18 x 1,00) Передний опорный кронштейн из нержавеющей стали к нижнему обтекателю SCREW (.312-18 x 1.00) Stainless Steel Front Support Bracket to Bottom Cowl |
2 | |
| 33 | 58124A20 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Mercury (Ручной) SWITCH ASSEMBLY Mercury (Manual) |
1 | |
| 33 | 33386A3 |
ВЫКЛЮЧАТЕЛЬ В СБОРЕ Mercury (Электрический) SWITCH ASSEMLBY Mercury (Electric) |
1 | discontinued |
| 34 | 69235 |
ВИНТ (0,190–24 x 0,500) Переключитесь на передний кронштейн (0,50 дюйма) SCREW (.190-24 x .500) Switch to Front Bracket (0.50 Inch) |
1 | |
| 35 | 36242 |
PIN-ролловый ртутный переключатель PIN Roll Mercury Switch |
2 | discontinued |
| 36 | 45915 |
КЛЕММНЫЙ БЛОК (только вручную) TERMINAL BLOCK (Manual Only) |
1 | |
| 37 | 20411 |
ВИНТ (.190-24 x .62) Клеммный блок к переднему кронштейну (только вручную) SCREW (.190-24 x .62) Terminal Block to Front Bracket (Manual Only) |
1 | discontinued |
| 38 | 69079 |
ВИНТ (#10-16 x .440) Провода жгута проводов (только вручную) SCREW (#10-16 x .440) Harness Leads (Manual Only) |
1 | |
| 39 | 74605A4 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Нейтральный запуск (используется с моделями с электрической рукояткой румпеля) SWITCH ASSEMBLY Neutral Start (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 3A | 28636 |
ВИНТ (.250-20 x .750) Заглушка нижнего кожуха (ручная) SCREW (.250-20 x .750) Plug to Bottom Cowl (Manual) |
2 | |
| 4 | 56766 |
ШПИЛЬКА (.250-20/.250-28 x 1,380) Нижний кожух STUD (.250-20/.250-28 x 1.380) Bottom Cowl |
4 | |
| 40 | 64332 |
ВИНТ (#4-40 x .750) (Используется с моделями с электрической рукояткой румпеля) SCREW (#4-40 x .750) (Use with Electric Tiller Handle Models) |
2 | discontinued |
| 41 | 24832 |
ГАЙКА (#4-40) Винт переключателя (используется с моделями с электрической рукояткой румпеля) NUT (#4-40) Switch Screw (Use with Electric Tiller Handle Models) |
2 | discontinued |
| 42 | 97411 |
ПРИВОД (Используется с моделями с электрической рукояткой румпеля) ACTUATOR (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 43 | 88099 |
Привод блокировки SPRING (используется с моделями с электрической рукояткой румпеля) SPRING Interlock Actuator (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 44 | 37892 |
ВИНТ (.190-32 x 1,00) Привод к переднему кронштейну (Используется с моделями с электрической рукояткой румпеля) SCREW (.190-32 x 1.00) Actuator to Front Bracket (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 45 | 22887 |
Винт привода ШАЙБЫ (используется с моделями с электрической рукояткой румпеля) WASHER Actuator Screw (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 46 | 88100 |
Винт привода SPACER (используется с моделями с электрической рукояткой румпеля) SPACER Actuator Screw (Use with Electric Tiller Handle Models) |
1 | discontinued |
| 47 | 45812 |
ГАЙКА (#10-32) Винт привода из нержавеющей стали (используется с моделями с электрической рукояткой румпеля) NUT (#10-32) Stainless Steel Actuator Screw (Use with Electric Tiller Handle Models) |
1 | superseded |
| 5 | 20184 |
ГАЙКА (1/4-28X7/32) Нижняя шпилька кожуха NUT (1/4-28X7/32) Bottom Cowl Stud |
4 | superseded |
| 6 | 78279 |
КОЛЕНО Tell Tale Шланг - Блок цилиндров ELBOW Tell Tale Hose - Cylinder Block |
1 | superseded |
| 7 | 7568054 |
ШЛАНГ Tell Tale Шланг к нижнему капоту (14 дюймов) HOSE Tell Tale Hose to Bottom Cowl (14 Inch) |
1 | superseded |
| 8 | 69791 |
ФОРСУНКА Tell Tale Шланг к нижнему обтекателю NOZZLE Tell Tale Hose to Bottom Cowl |
1 | |
| 9 | 90882 |
РУКАВ Насадка «Расскажи сказку» SLEEVE Tell Tale Nozzle |
1 |
