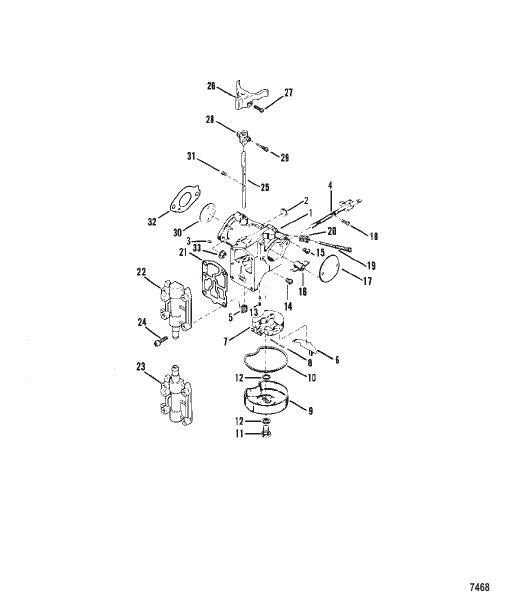

Carburetor Assembly
Parts (37)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| -- | 9650 |
РЕМОНТНЫЙ КОМПЛЕКТ REPAIR KIT |
2 | |
| -- | 9651 |
КОМПЛЕКТ ПРОКЛАДОК GASKET SET |
2 | |
| 1 | 6517A33 |
КАРБЮРАТОР В СБОРЕ (верхний) CARBURETOR ASSEMBLY (Upper) |
1 | superseded |
| 1 | 6517A34 |
КАРБЮРАТОР В СБОРЕ (нижний) CARBURETOR ASSEMBLY (Lower) |
1 | superseded |
| 10 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Топливный бак NOT SOLD SEPARATE Fuel Bowl |
2 | |
| 11 | 9652 |
ПРИВЕРНИТЕ топливный бак к карбюратору. SCREW Fuel Bowl to Carburetor |
2 | discontinued |
| 12 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт топливного бака NOT SOLD SEPARATE Fuel Bowl Screw |
4 | |
| 13 | 9022 |
ИГЛА И ПРУЖИНА Входной патрубок NEEDLE AND SPRING Inlet |
2 | |
| 14 | 1457 |
Основное топливо JET (.057) JET Main Fuel (.057) |
2 | discontinued |
| 15 | 7335 |
JET (.098) Экономайзер (.098) JET (.098) Economizer (.098) |
2 | |
| 16 | 64677 |
ВЕНТУРИ VENTURI |
2 | |
| 17 | 8665 |
ЗАТВОР Дроссель SHUTTER Choke |
2 | discontinued |
| 18 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Дроссельная заслонка к штуцеру дросселя NOT SOLD SEPARATE Choke Shutter to Choke Shaft |
4 | |
| 19 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Смесь холостого хода NOT SOLD SEPARATE Idle Mixture |
2 | |
| 2 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Большой канал корпуса NOT SOLD SEPARATE Large Body Channel |
2 | |
| 20 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Винт смесителя холостого хода NOT SOLD SEPARATE Idle Mixture Screw |
2 | |
| 21 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Топливный насос NOT SOLD SEPARATE Fuel Pump |
2 | |
| 22 | 9653 |
КРЫШКА (Верхний карбюратор) COVER Plate (Upper Carburetor) |
1 | discontinued |
| 23 | 9654 |
КРЫШКА (Нижний карбюратор) COVER Plate (Lower Carburetor) |
1 | discontinued |
| 24 | 5132 |
ВИНТ Корпус фильтра к карбюратору SCREW Strainer Body to Carburetor |
8 | superseded |
| 25 | 9020 |
ВАЛ Дросселя (Верхний Карбюратор) SHAFT Throttle (Upper Carburetor) |
1 | discontinued |
| 25 | 9656 |
ВАЛ Дросселя (Нижний Карбюратор) SHAFT Throttle (Lower Carburetor) |
1 | discontinued |
| 26 | 92880 |
РЫЧАГ Дросселя (Верхний Карбюратор) LEVER Throttle (Upper Carburetor) |
1 | discontinued |
| 27 | 20847 |
ВИНТ Рычаг дроссельной заслонки (верхний карбюратор) SCREW Throttle Lever (Upper Carburetor) |
2 | superseded |
| 28 | 97 |
РЫЧАГ Дроссельной заслонки (нижний карбюратор) LEVER Throttle (Lower Carburetor) |
1 | superseded |
| 29 | 6027 |
ВИНТ Рычаг дроссельной заслонки (нижний карбюратор) SCREW Throttle Lever (Lower Carburetor) |
1 | discontinued |
| 3 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Body Channel NOT SOLD SEPARATE Body Channel |
6 | |
| 30 | 9649 |
ЗАТВОР Дроссель SHUTTER Throttle |
2 | discontinued |
| 31 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Дроссельная заслонка к валу дроссельной заслонки NOT SOLD SEPARATE Throttle Shutter to Throttle Shaft |
4 | |
| 32 | 757911 |
ПРОКЛАДКА Фланец карбюратора GASKET Carburetor Flange |
2 | |
| 33 | 64809 |
ГАЙКА Шпилька крепления карбюратора NUT Carburetor Mounting Stud |
4 | discontinued |
| 4 | 96773A1 |
ВАЛ В СБОРЕ Дроссель SHAFT ASSEMBLY Choke |
2 | superseded |
| 5 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Вал возвратной дроссельной заслонки NOT SOLD SEPARATE Return-Throttle Shaft |
2 | |
| 6 | 7211A1 |
ПЕРЕГОРОДКА Топливный бак BAFFLE Fuel Bowl |
2 | superseded |
| 7 | 9293 |
ПЛАВАТЬ FLOAT |
2 | |
| 8 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО NOT SOLD SEPARATE Float Retaining |
2 | |
| 9 | 5127 |
ЧАША Топливо BOWL Fuel |
2 | discontinued |
