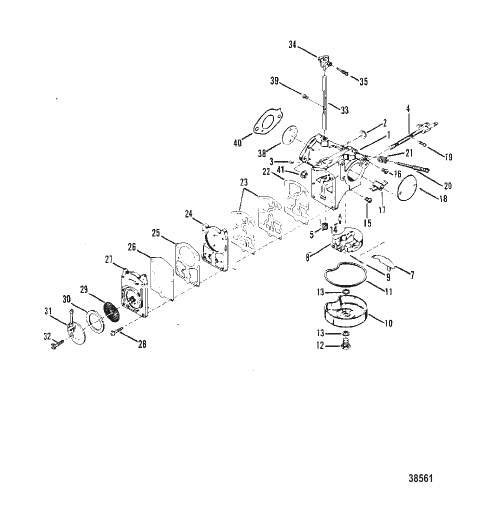

CARBURETOR ASSEMBLY (WALBRO)

CARBURETOR ASSEMBLY (WALBRO)

Parts (44)

#Part NumberDescriptionQtyStatus
- 9023 КОМПЛЕКТ РЕМОНТНЫХ ДЕТАЛЕЙ
REPAIR PARTS KIT 		2
- 9024 КОМПЛЕКТ ДИАФРАГМЫ/ПРОКЛАДКИ
DIAPHRAGM/GASKET KIT 		2
1 6517A28 КАРБЮРАТОР В СБОРЕ (ВЕРХНИЙ)
CARBURETOR ASSEMBLY (UPPER) 		1 superseded
1 6517A29 КАРБЮРАТОР В СБОРЕ (НИЖНИЙ)
CARBURETOR ASSEMBLY (LOWER) 		1 superseded
10 5127 ЧАША Топливо
BOWL Fuel 		2 discontinued
11 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА, ТОПЛИВНЫЙ КАМЕРА
NOT SOLD SEPARATE GASKET, FUEL BOWL 		2
12 9025 ПРИВИНТИТЕ ТОПЛИВНЫЙ КАМЕР К КАРБЮРАТОРУ
SCREW FUEL BOWL TO CARBURETOR 		2 discontinued
13 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА, ВИНТ ТОПЛИВНОГО КАМЕРЫ
NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW 		4
14 9022 ИГЛА И ПРУЖИНА Входной патрубок
NEEDLE AND SPRING Inlet 		2
15 1457 РЕАКТИВНОЕ ГЛАВНОЕ ТОПЛИВО (.057)
JET MAIN FUEL (.057) 		2 discontinued
16 7335 СТРУЙНЫЙ (.098) ЭКОНОМАЙЗЕР
JET (.098) ECONOMIZER 		2
17 64677 ВЕНТУРИ
VENTURI 		2
18 8665 ЗАТВОР Дроссель
SHUTTER Choke 		2 discontinued
19 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНО ВИНТ, ДРОССЕЛЬНАЯ ЗАСЛОНКА НА ДРОССЕЛЬНОМ ВАЛЕ
NOT SOLD SEPARATE SCREW, CHOKE SHUTTER TO CHOKE SHAFT 		4
2 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ЗАГЛУШКА WELCH, КАНАЛ КУЗОВА (БОЛЬШОЙ)
NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (LARGE) 		2
20 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ, ХОЛОСТАЯ СМЕСЬ
NOT SOLD SEPARATE SCREW, IDLE MIXTURE 		2
21 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРУЖИНА, ВИНТ ХОЛОСТОГО ХОДА СМЕСИ
NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW 		2
22 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА, МЕМБРАНА ТОПЛИВНОГО НАСОСА
NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM 		2
23 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ МЕМБРАНА, ТОПЛИВНЫЙ НАСОС
NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP 		2
24 5129 КУЗОВ ТОПЛИВНЫЙ НАСОС
BODY FUEL PUMP 		2 discontinued
25 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА, КРЕПЛЕНИЕ ТОПЛИВНОГО НАСОСА
NOT SOLD SEPARATE GASKET, FUEL PUMP ATTACHING 		2
26 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ МЕМБРАНА, ТОПЛИВНЫЙ НАСОС
NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP 		2
27 5131 ФИЛЬТР ДЛЯ КУЗОВА
BODY STRAINER 		2 discontinued
28 5132 ВИНТ КОРПУСА ФИЛЬТРА К КАРБЮРАТОРУ
SCREW STRAINER BODY TO CARBURETOR 		8 superseded
29 5758 СИТО-ФИЛЬТР
SCREEN STRAINER 		2
3 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ЗАГЛУШКА КОРПУСНОГО КАНАЛА
NOT SOLD SEPARATE PLUG, BODY CHANNEL 		6
30 5207 ПРОКЛАДКА КРЫШКИ ФИЛЬТРА
GASKET STRAINER COVER 		2
31 4236 КРЫШКА ВХОДА
COVER INLET 		2 superseded
32 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ, КРЫШКА ФИЛЬТРА К КУЗОВУ
NOT SOLD SEPARATE SCREW, STRAINER COVER TO BODY 		2
33 9020 ВАЛ Дросселя (ВЕРХНИЙ КАРБЮРАТОР)
SHAFT Throttle (UPPER CARBURETOR) 		1 discontinued
33 9656 ВАЛ Дроссельной заслонки (НИЖНИЙ КАРБЮРАТОР)
SHAFT Throttle (LOWER CARBURETOR) 		1 discontinued
34 92880 РЫЧАГ ДРОССЕЛЬ (ВЕРХНИЙ КАРБЮРАТОР)
LEVER THROTTLER (UPPER CARBURETOR) 		1 discontinued
34 97 РЫЧАГ ДРОССЕЛЬ (НИЖНИЙ КАРБЮРАТОР)
LEVER THROTTLE (LOWER CARBURETOR) 		1 superseded
35 20847 ВИНТ ДРОССЕЛЬНОЙ РЫЧАГ (ВЕРХНИЙ КАРБЮРАТОР)
SCREW THROTTLE LEVER (UPPER CARBURETOR) 		1 superseded
35 6027 ВИНТ ДРОССЕЛЬНОЙ РЫЧАГ (НИЖНИЙ КАРБЮРАТОР)
SCREW THROTTLE LEVER (LOWER CARBURETOR) 		1 discontinued
38 9021 ЗАТВОР Дроссель
SHUTTER Throttle 		2 discontinued
39 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНО ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ К ВАЛУ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER TO THROTTLE SHAFT 		4
4 96773A1 ВАЛ В СБОРЕ Дроссель
SHAFT ASSEMBLY Choke 		2 superseded
40 75791 ПРОКЛАДКА
GASKET 		2 superseded
41 64809 ГАЙКА КРЕПЛЕНИЯ КАРБЮРАТОРА ШПИЛЬКА
NUT CARBURETOR MOUNTING STUD 		4 discontinued
5 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРУЖИНА ВОЗВРАТА - ДРОССЕЛЬНЫЙ ВАЛ
NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT 		2
7 7211A1 ПЕРЕГОРОДКА ТОПЛИВНОГО КАЧКА
BAFFLE FUEL BOWL 		2 superseded
8 9293 ПЛАВАТЬ
FLOAT 		2
9 NSS НЕ ПРОДАЕТСЯ ОТДЕЛЬНО ШТИФТ, ФИКСАЦИЯ ПОПЛАВКА
NOT SOLD SEPARATE PIN, FLOAT RETAINING 		2
