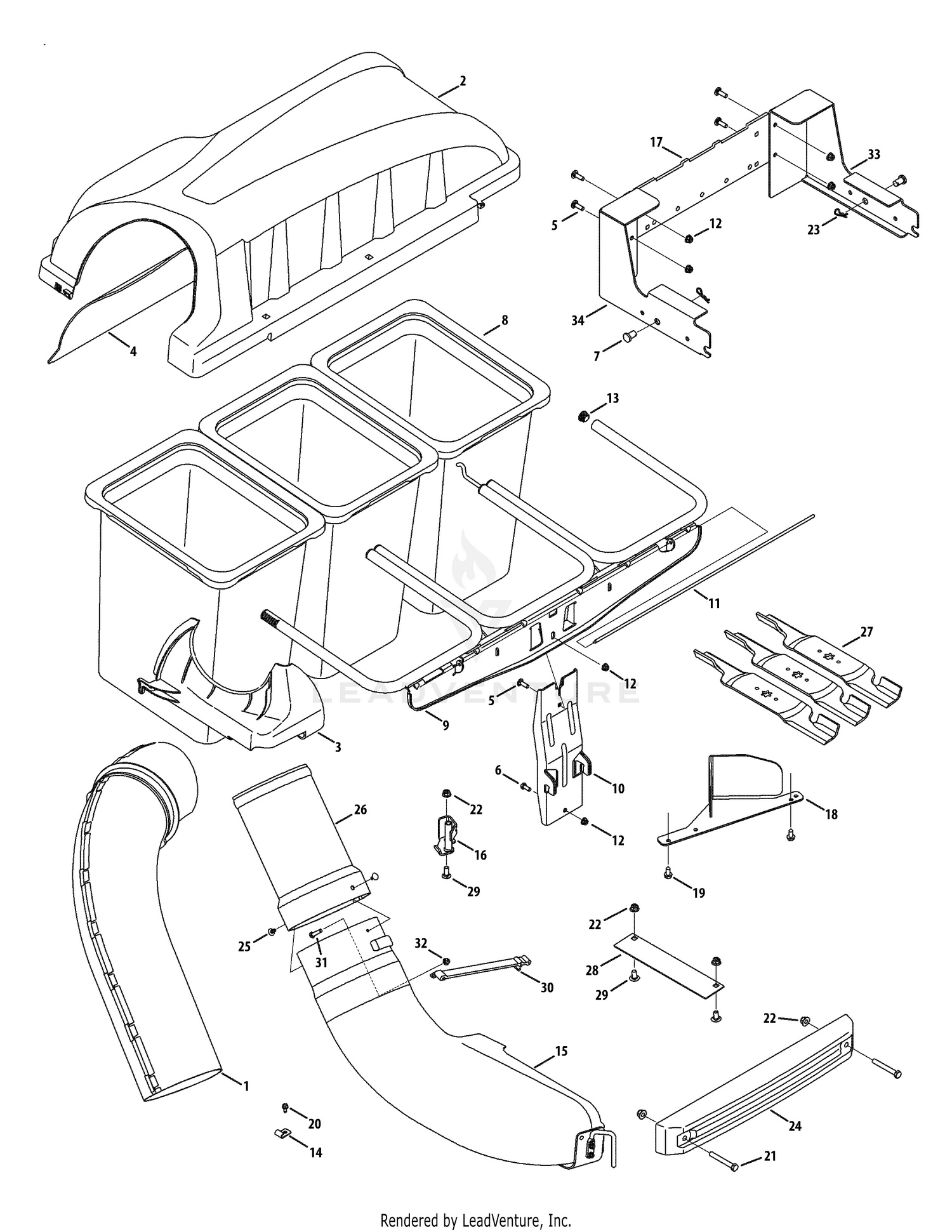

General Assembly

General Assembly

Parts (32)

RefPart NumberDescription
1 931-04295B UPPER CHUTE ASSEMBLY This part replaces 631-04295P. Price: $128.08
2 631-04298P Triple Bagger Cover Assembly Price: $186.10
3 731-06497 Upper Chute Support Price: $31.91
4 731-06504 Bagger Cover Screen Price: $15.49
5 710-0276 Carriage Screw, 5/16-18 x 1.00" Price: $3.68
6 710-3008 SCREW 5/16-18 x .75 GR5 Price: $3.76
7 911-0332 Clevis Pin, .50" Dia. x .78 Lg. Price: $14.98
8 964-05104 GRASSBAG ASSEMBLY W/ HARD BOTTOM (STD) This part replaces 964-04096. Price: $83.90
9 683-04498B-0637 SUPPORT ASSEMBLY (POWDER BLACK) This part replaces 683-04498. Price: $193.24
10 683-04519B-0637 Vertical Support Bracket This part replaces 683-04519. Price: $125.78
11 711-05079 Cover Hinge Pin Price: $20.12
12 712-04063 Flange Lock Nut, 5/16-18 Price: $3.56
13 735-0246A End Plug Price: $5.01
14 96606 Retainer Hook Price: $6.71
15 631-04300C Discharge Chute Elbow This part replaces 631-04300. Price: $248.80
16 683-0617A-0637 Chute Stop-Bracket Price: $60.14
17 783-06168-0637 Universal Mounting Bracket Price: $123.52
18 703-06018A-0637 Deck Baffle Price: $80.80
19 710-04484 SCREW 5/16-18 x .750 Price: $3.19
20 710-0599 Tap Screw, 1/4 - 20 x .500 Price: $3.86
21 710-3022 Hex Head Screw, 3/8 - 16 x 2.75 Price: $4.09
22 712-04065 Flange Lock Nut, 3/8 - 16 Price: $3.68
23 714-04023 Pin, Click, .092 x 1.64 Lg This part replaces 914-04023. Price: $3.90
24 719-04271A RZT Bagger Weight Price: $221.36
25 726-3046 Ratchet Clip, .250 Price: $3.71
26 731-06611 Bagger Chute Adapter, 7 In. Price: $41.17
27 942-0677B Blade, 18.50" This part replaces 942-0679. Price: $28.62
28 783-06418-0637 DISCHARGE TOP PLATE Not Available Price:
29 710-3168 Carriage Bolt, 3/8-16 x 1.00 Price: $3.61
30 723-0476 Chute Strap Price: $30.86
31 710-3015 Hex Head Screw, 1/4-20 x .75 Price: $3.65
32 712-04064 Flange Lock Nut, 1/4 - 20 Price: $3.64
