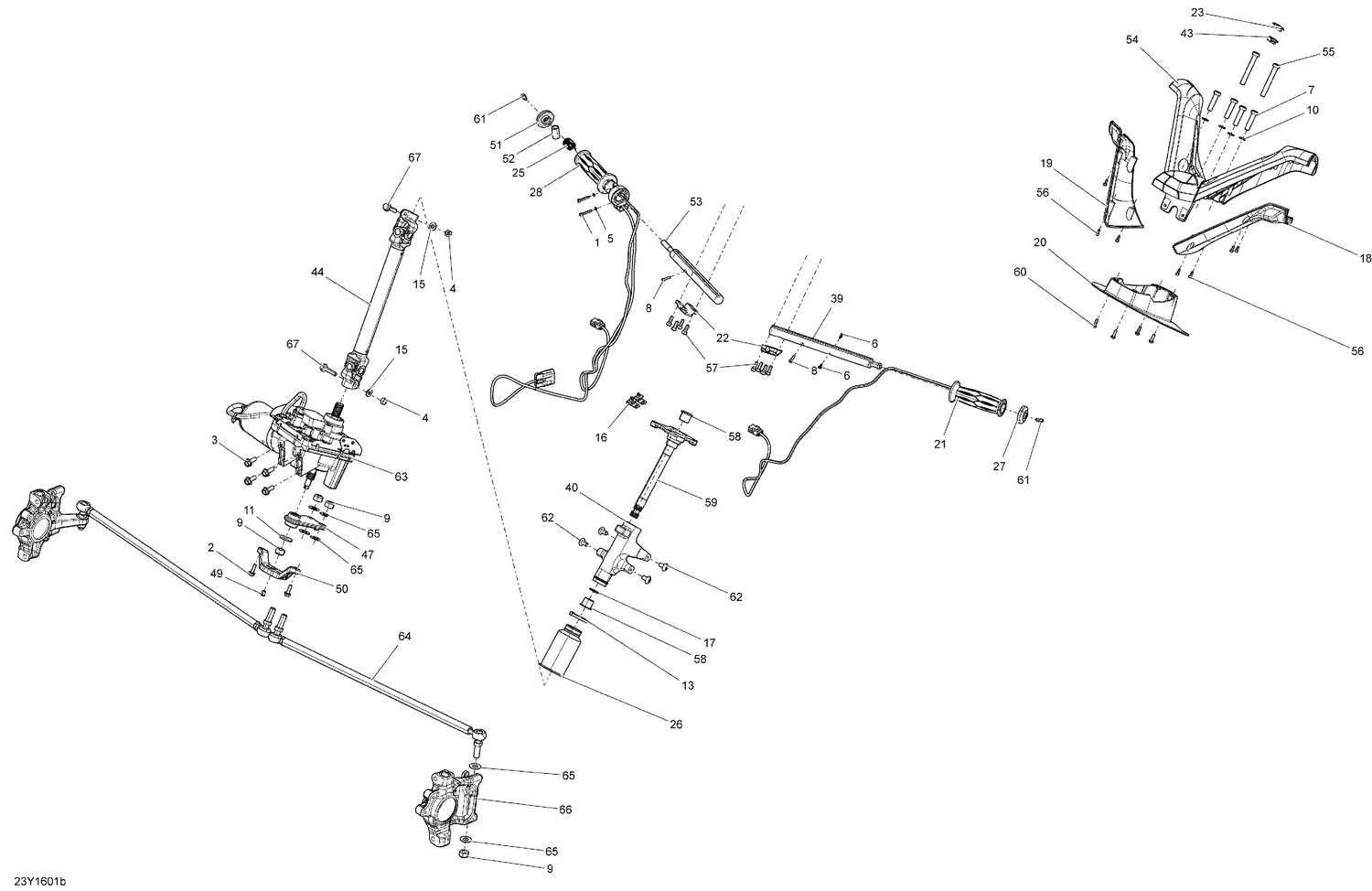

07- Steering - SE6

07- Steering - SE6

Parts (45)

RefPart NumberDescription
1 205042594 Socket Screw, M4 X 25
2 207562034 Hex. Flange Screw M6 X 20, Scotch Grip
3 207582044 Hex. Flange Screw M8 X 20, Scotch Grip
4 232081417 Hex. Nut M8
5 234040600 Flat Washer 4 mm
6 250000453 Torx Cutting Screw, M4 X 10
8 250000494 Socket Screw, M4 X 16 Scotch Grip
9 250100089 Hex. Elastic Hex. Nut M12
10 250200105 Stainless Flat Washer, 10 mm
11 250200113 Flat Washer, 12 mm
13 414115200 Tie-Rap 180 mm
15 503189157 Washer
16 515175283 Housing Support
17 709000089 O-Ring
18 709400577 LH Steering Cover
19 709400578 RH Steering Cover
20 709400579 Handlebar Central Cover
21 709400625 Heating Handle Grip
22 709400631 Handlebar Clamp
23 709400680 CRYSTAL SILVER CAP - Call your local BRP dealership
25 709401937 Spring This part replaces 709400773.
26 709400790 Bellows
27 709400793 Handlebar End Piece LH
28 709402720 Heated Throttle Grip This part replaces 709400929.
39 709401152 LH Handlebars
44 709401411 Lower Steering Column
47 709401417 PITMAN ARM - Call your local BRP dealership
49 709401527 Sensor Sleave
50 709401574 SENSOR SUPPORT - Call your local BRP dealership
51 709401800 Handlebar End-Piece RH
52 709401801 Bushing
53 709401938 Handlebars This part replaces 709401846.
55 250000659 Thin Socket Screw, Scotch Grip, M10 X 70
56 205041054 Screw-Socket Hd.DIN.912
57 205561644 Socket Screw M6 X 16, Scotch Grip
58 Not Available As Spare Part - Cushion
59 709401682 Steering Colum, Black
60 210251650 Hex. Forming Screw M5 X 16
61 205061054 Screw-Socket Hd.Din.912
62 250000746 Torx Truss Screw M8 X 16
63 709401564 Power Steering
64 709401821 Tie Rod Ass'y
65 706200281 Hardened Washer This part replaces 250200086.
66 709401864 RH Knuckle
66 709401865 LH Knuckle
