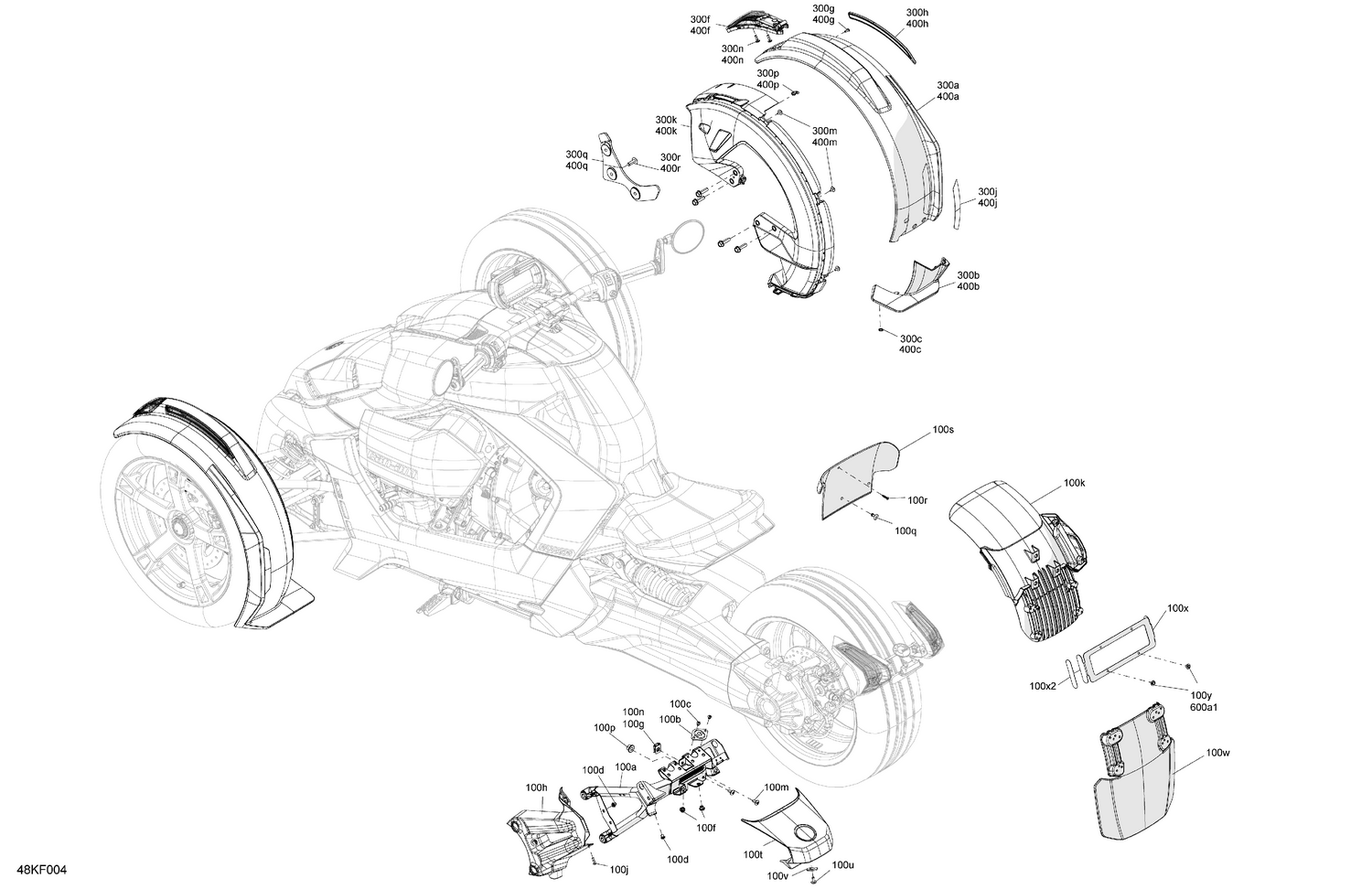

07- Body - Fender Kit

07- Body - Fender Kit

Parts (46)

RefPart NumberDescription
100a 705014612 Rear Fender Support
100b 705005055 Grommet Ass'y
100c 293150300 Black, Pop Rivet 3/16 X ,425
100d 293450267 Insert M5 - 0.8
100f 250100199 Insert Half Hex Body M6 x 1.0
100g 250100208 Panel Nut M6 X 1.0
100h 705013621 LH Fender Trim Support
100j 250000578 Torx Truss Screw M5 X 16, T25
100k 705013625 Rear Lower Fender
100m 250000789 Torx Truss M6X14
100n 250100208 Panel Nut M6 X 1.0
100p 233061414 Hex. Flange Nut M6
100q 293150292 Black, Pop Rivet 3/16 X ,550
100r 250001097 Screw 8-32
100s 705013229 Mud Guard
100t 706003151 Rear Fender Trim
100u 250000616 Black, Socket Screw, M6 X 16 S.Grip
100v 224061121 Flat Washer
100w 705016134 Rear Mud Guard
100x2 520002069 Amber Reflector
100y 250000725 Screw M4 X 16
300b 705016133 LH Front Mud Guard
300c 250100181 Push Nut
300f 710007008 LH Front Position Light
300g 250001131 Torx Truss PT K40 x 12
300h 705012404 Yellow, LH Reflector
300j 705012406 Rear Reflector, Front Fender
300k 705017326 LH Front Fender Support
300m 250000805 Plastite Screw M4 X 10
300n 250000720 Torx Screw K50 X 16
300p 409210100 Clip Bracket Connector (edge)
300q 705018433 LH Front Fender Trim
300r 250001131 Torx Truss PT K40 x 12
400a 705016208 RH Front Fender
400b 705016132 RH Front Mud Guard
400c 250100181 Push Nut
400f 710007009 RH Front Position Light
400g 250001131 Torx Truss PT K40 x 12
400h 705012405 Yellow, RH Reflector
400j 705012406 Rear Reflector, Front Fender
400k 705017327 RH Front Fender Support
400m 250000805 Plastite Screw M4 X 10
400n 250000720 Torx Screw K50 X 16
400p 409210100 Clip Bracket Connector (edge)
400q 705018434 RH Front Fender Trim
400r 250001131 Torx Truss PT K40 x 12
