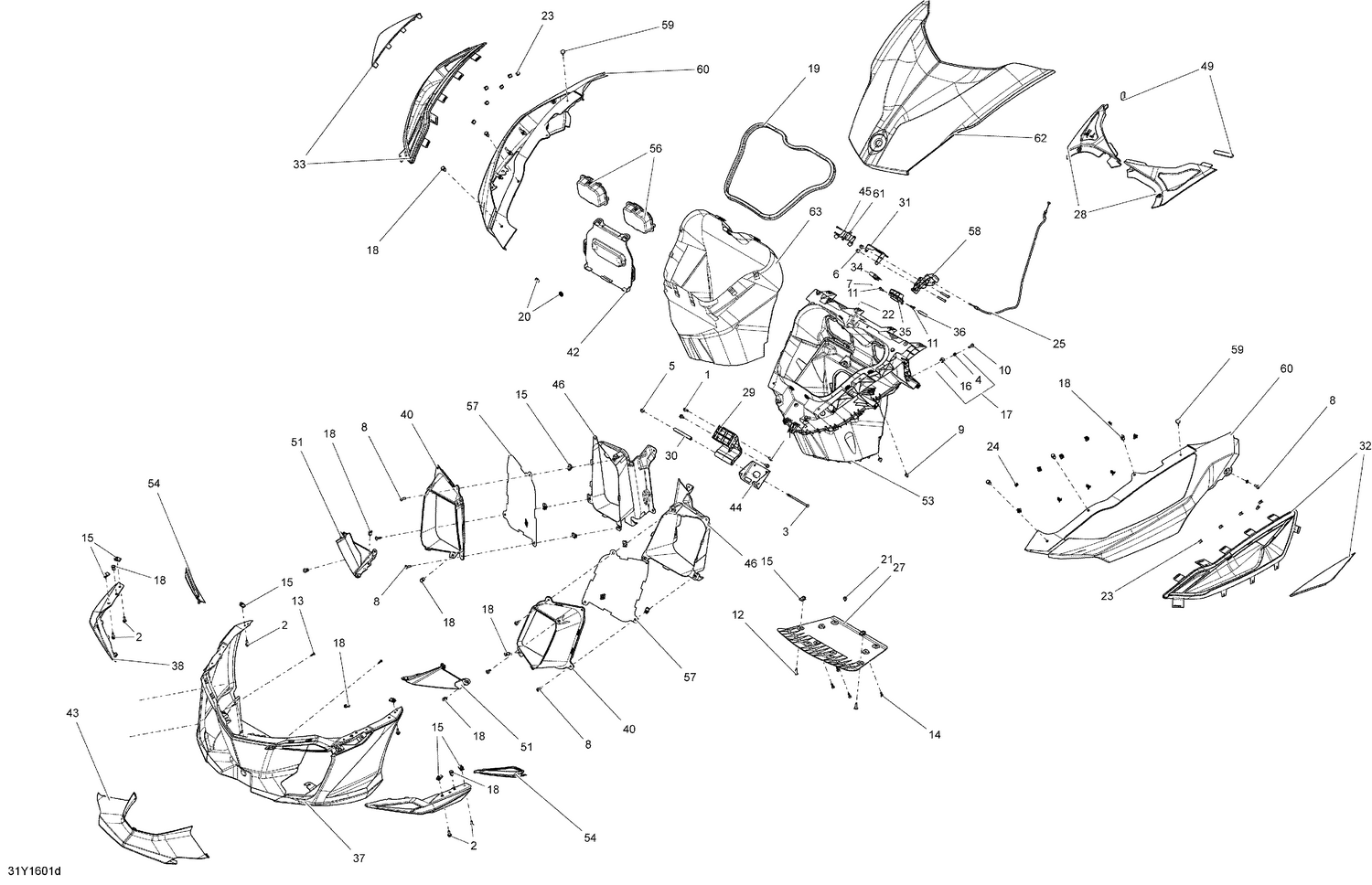

09- Body And Accessories - Front Storage

09- Body And Accessories - Front Storage

Parts (53)

RefPart NumberDescription
1 207561244 Hex. Flange Screw M6 X 12, Scotch Grip
2 207662044 Hex. Flange Screw M6 X 20
3 230061034 Hex. Screw M6 X 110
4 232561600 Hex. Elastic Stop Nut M6
5 233261434 Flange Elastic Nut M6
6 233261494 Hex. Flange Elastic Nut M6
7 234031600 Flat Washer 3 mm, Stainless Steel
8 250000350 Torx Truss Screw M6 X 20
9 250000454 Torx Screw M6 X 12
10 250000488 Torx Truss Screw M6 X 20
11 250000720 Torx Screw K50 X 16
12 250000728 Torx Screw M6 X 25
13 250000759 Torx Truss Pt K40 X 16
14 250000760 Torx Screw Truss Head K50X20 T20
15 250100198 Panel Nut M6 X 1.0 This part replaces 250100113.
16 269500252 M6 Nut Housing Ass'y
17 269500725 M6 Nut Housing Ass'y
18 293150230 Tuflok Plastic Rivet This part replaces 293150089.
19 219704371 Neoprene Seal 3000 mm Long
20 293740028 Dual Lock Velcro Washer 3/4"
21 293830005 Rubber Bumper
22 390401400 Rivet
23 414479100 Clip
25 517305460 Hood Cable
27 705002837 Skid Plate
28 705002839 Service Center Access Panel LH
28 705005903 Service Center Access Panel RH
29 705003248 Hood Arm
30 705003322 Spacer
31 705003691 Actuator Bracket
32 705003703 Air Duct Ass'y, LH
33 705003706 Air Duct Ass'y RH
34 705004357 Holding Strap
35 705004468 Hood Guide
36 705004513 Bushing
40 705004579 Lower Air Duct LH
40 705004580 Lower Air Duct RH
42 705018040 Battery Cover Ass'y This part replaces 705004628.
44 705005434 Hood Pivot
45 705005845 Switch Protector Plate
46 705005859 Rear Air Duct LH
46 705005860 Rear Air Duct, RH
49 705006824 Néoprene Pad
51 705007067 LH Front Deflector
51 705007068 RH Front Deflector
53 705007219 Storage Box Ass'y
54 705007305 Front Wing Moulding LH
54 705007306 Front Wing Moulding RH
56 705011444 Fuse Cover Ass'y This part replaces 705007483.
57 705008132 Radiator Grille
58 705009310 Latch Ass'Y
59 708000759 Rubber Stopper
61 710001861 Position Sensor
