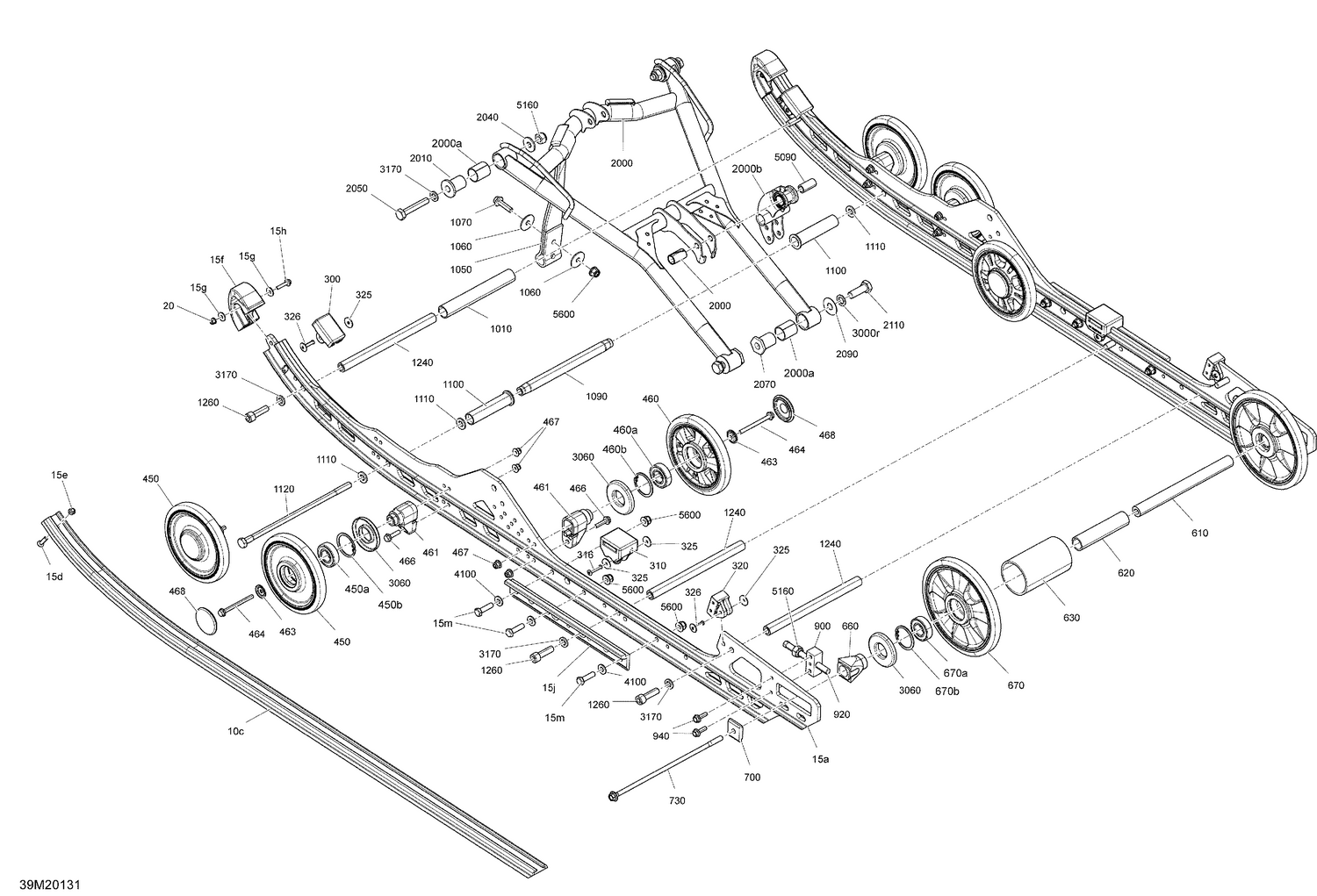

08- Suspension, Rear - Lower Section

08- Suspension, Rear - Lower Section

Parts (61)

RefPart NumberDescription
10c 503191306 Black, Slider Shoe 137''
15d 208562531 Phillips Screw M6 X 25
15e 232561414 Elastic Stop Nut M6
15f 503196873 Rail Protector This part replaces 503192530.
15g 250200140 Washer
15h 207652544 Hex. Flange Screw M5 X 25
15j 503193726 Black Reinforcement Runner
15m 207183054 Hex. Cap Screw M8 X 30
20 233251434 Flange Elastic Nut M5
300 503190576 Rubber Stopper
316 293150013 Pop Rivet 3/16"
320 503192750 Rubber Stopper
325 503191273 Washer
326 293150224 Pop Rivet 3/16
450a 503190396 Ball Bearing
450b 415129371 Retaining Ring
460a 503190396 Ball Bearing
460b 415129371 Retaining Ring
461 503193894 Casted Support
463 503191820 Wheel Cup M6
464 250000944 Hex. Flange Screw M6 X 70
466 250000945 Hex. Flange Screw M6 X 25
467 233261466 Hex. Flange Elastic Nut M6
468 503192771 Black, Wheel Cap
610 503194200 Rear Axle
620 503191263 Rear Spacer
630 503193097 Bushing
660 503190428 Rear Wheel Spacer
670 503194050 Black, Wheel Ass'y 180 mm
670a 503190396 Ball Bearing
670b 415129371 Retaining Ring
700 503194412 Axle Slider
730 503194265 Bolt
900 503193808 Tensioner
920 230100054 Hex Screw M10 x 100
940 207562054 Hex. Flange Screw S.Grip M6 X 20
1010 503196943 Spacer This part replaces 503192678.
1050 503192759 Stopper Strap
1060 250200128 Flat Washer 8 mm
1070 207683044 Hex. Flange Screw M8 X 30
1090 503193435 Pivot Axle
1100 503191259 Center Bushing
1110 250200143 Flat Washer
1120 503193227 Bolt M10 X 251MM
1240 503191260 Axle Strap
1260 205503554 Socket Head Screw M10 X 35
2000 503194529 Front Arm Ass'y
2000a 503191554 Bushing
2000b 503192531 Rocker
2010 503190698 Axle
2040 503191926 Washer
2050 207006056 Hex. Cap Screw M10 X 60
2070 503191966 Lower Axle
2090 503190656 Washer
2110 250000537 Hex. Cap Screw M12 X 35
3000r 503192491 Washer
3060 503190434 Labyrinth Seal
3170 503192496 Washer
4100 503192494 Washer
5090 503189282 Bushing
5160 233601466 Elastic Locking Nut M10
