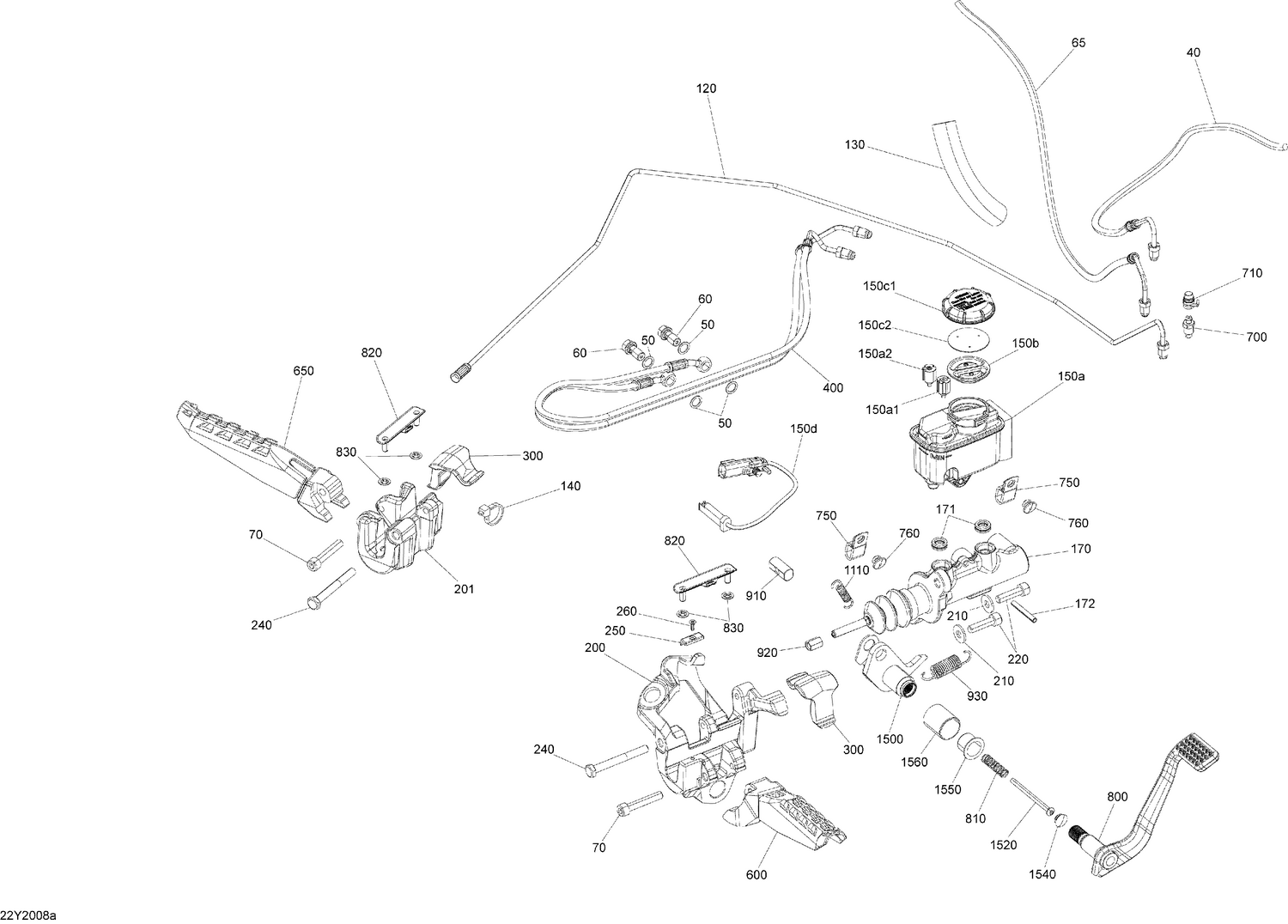

06- Hydraulic Brake

06- Hydraulic Brake

Parts (39)

RefPart NumberDescription
40 705601559 RH Front Caliper Hose
50 705601628 Copper Washer
60 705600609 Banjo Bolt (M10 x 1.25 thread)
65 705601560 LH Front Caliper Hose
70 250000988 Socket Head Screw M8 x 45, Scotch Grip
120 705601561 Rear Caliper Hose
130 219704402 Tubing 25 MM 1000MM Long
140 293750008 Tie Wrap 368 mm
150b 705601610 Rubber Diaphragm (seal)
170 705601580 Master Cylinder Tandem Brake
171 705601715 Seal Master Cylinder
172 705601716 Spring Pin 5.3MM x 40MM
200 705013422 RH Caliper Slider
201 705013423 LH Caliper Slider
210 506151245 Washer
220 250001117 Screw-Socket Cap S.Grip M8 X 30
240 207087044 Hex. Screw M8 X 70
250 705013976 RH Sliding Block for Caliper Slider
260 250000453 Torx Cutting Screw, M4 X 10
300 705011404 Slider Clamp
400 705601562 Hose Master Cylinder
600 705013464 Deep Black, RH Footrest
650 705013465 Deep Black, LH Footrest
700 705600502 Bleeder Screw
710 705601190 Bleeder Bolt Cap
750 515175507 Open Clamp
760 390406500 Pop Rivet 3/16"
800 705602171 Deep Black, Brake Pedal This part replaces 705601741.
810 705601583 Brake Pedal Spring
820 705013975 Pad Footrest Ass'y
830 250100163 Pressure Nut
910 705601585 Socket Push Rod
920 705601586 Jam Nut M8
930 705006533 Spring
1110 705601584 Brake Switch Spring
1500 705601600 Rocker Ass'y
1520 205457044 Hex. Screw M5 X 70
1540 293730060 Black, Dart 10 mm
1550 709402254 Plain Bearing DIA. 18 MM, Plastic
