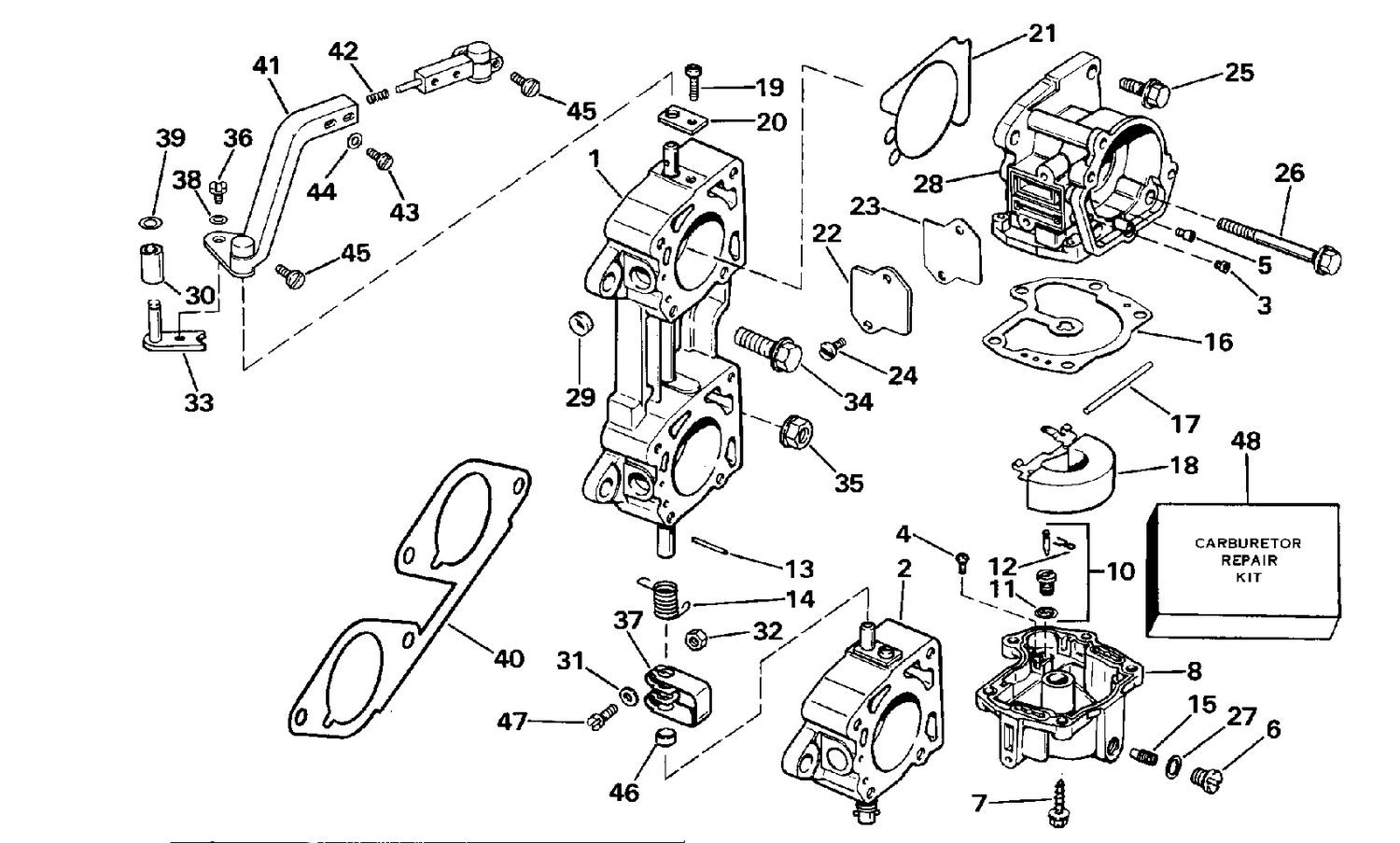

CARBURETOR AND LINKAGE

CARBURETOR AND LINKAGE

Parts (36)

RefPart NumberDescription
1 0398372 THROTTLE BODY, Upper, 200STL
1 0398373 THROTTLE BODY, Upper, 185, 225
1 0398378 THROTTLE BODY, Upper, 200TX, CC
2 0398374 THROTTLE BODY, Lower, 200STL
2 0398375 THROTTLE BODY, Lower, 185, 225
2 0398379 THROTTLE BODY, Lower, 185, 200TX, CX
3 0318832 O-RING, No. 35
3 0325829 HIGH SPEED ORIFICE, No. 42
5 0327342 ORIFICE #46, 250
5 0328560 ORIFICE, #47, 150
12 0336842 CLIP, SPRING This part replaces 0603145.
21 0328650 SEAL, Carb, body
21 0332253 REAL,Carb. body, 300
22 0328640 COVER PLATE
23 0327223 GASKET, Cover plate
26 0335223 VIS, poignée vers capot bâbord/tribord
28 0432510 CARB BODY, 200TX, CX
28 0432513 CARB BODY, 185, 225
30 0432639 GALET, contre-came
33 0432640 LEVER & PIN, Cam follower
35 0316355 BUT, Carburetor mounting
36 0306014 VIS, ancrage
37 5000533 CONNECTOR ASSY., Throttle shaft This part replaces 0327071.
39 0324678 JOINT TORIQUE Galet de came de papillon
40 0332319 GASKET, Carburetor mounting
41 0435908 LINK, Carburetor This part replaces 0432773.
42 0334822 SPRING, Link adjustment
45 0319108 SCREW BELCRANK
46 0317162 BUSHING, Link
48 0439079 CARB. REPAIR KIT This part replaces 0398557.
0398359 0398359 CARB ASSY., Lower, 200TX, CX
0398360 0398360 CARB ASSY., Upper, 200TX, CX
0398361 0433563 CARB ASSY., Lower, 185, 200STL, 225 This part replaces 0398361.
0398364 0433562 CARB ASSY., Upper, 185, 200STL, 225 This part replaces 0398364.
0398365 0433563 CARB ASSY., Lower, 185, 200STL, 225 This part replaces 0398365.
0398366 0433562 CARB ASSY., Upper, 185, 200STL, 225 This part replaces 0398366.
