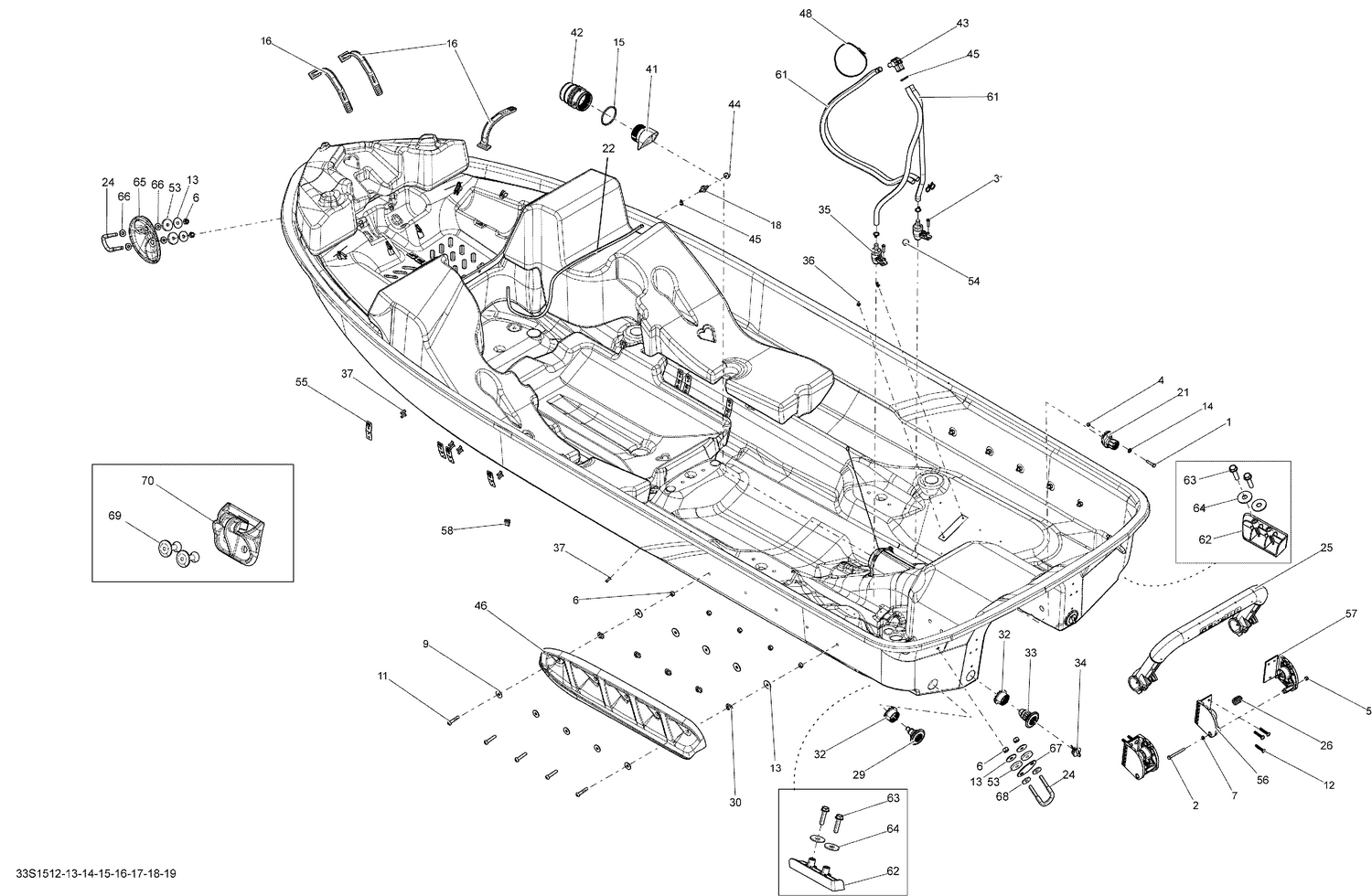

09- Hull ACMP_33S1513

09- Hull ACMP_33S1513

Parts (48)

RefPart NumberDescription
1 207063060 Hex. Screw M6 X 30
2 XXX Not Available As Spare Parts
3 211000023 Hex. Screw 10-14 X 7/8”
4 232561200 Brass Elastic Stop Nut M6
5 XXX Not Available As Spare Parts
6 232581200 Hex. Elastic Nut M8 Brass
7 XXX Not Available As Spare Parts
9 234082600 Flat Washer 8 mm, Stainless
11 250000452 Torx Screw M8 X 40, Stainless
12 XXX Not Available As Spare Parts
13 250200175 Flat Washer 8 mm, Stainless This part replaces 250200011.
14 250200114 Sealing Washer
15 267000477 O-Ring
16 269502417 Strap This part replaces 269500408.
18 275500499 CHECK VALVE - Call your local BRP dealership
21 277001881 Cable Adaptor Ass'y
22 275500446 HOSE 6 MM - Call your local BRP dealership
24 292000933 U-Clamp
25 XXX Not Available As Spare Parts
26 XXX Not Available As Spare Parts
30 292001349 Spacer Sponson
32 292001371 Bushing
33 292001580 Drain Ass'y
34 292002022 Plug Ass'y This part replaces 292001583.
35 292001636 Bailer Pick-up Ass'y
36 293150037 Avdel Rivet 3/16"
37 293150043 Pop Rivet 3/16"
41 293450335 Hull Insert
42 293450339 Hull Insert
43 293710152 Fitting Elbow 90°
44 293720029 Grommet
45 293750001 Tie Wrap 94 mm
46 292001877 LH Sponson
46 292001878 RH Sponson
48 293750008 Tie Wrap 368 mm
53 293830037 Rubber Washer
54 293830080 Floating Ball
55 293850024 STRAP CLIP - Call your local BRP dealership
56 XXX Not Available As Spare Parts
57 XXX Not Available As Spare Parts
58 293750026 Tie Rap Mount
61 219704356 Was 275500008 Hose 12 mm
62 XXX Not Available As Spare Parts
63 XXX Not Available As Spare Parts
64 XXX Not Available As Spare Parts
65 292001837 Black Shell
66 293050001 Flat Washer M8.5 x 18
67 291001386 Black, Finition Plate
