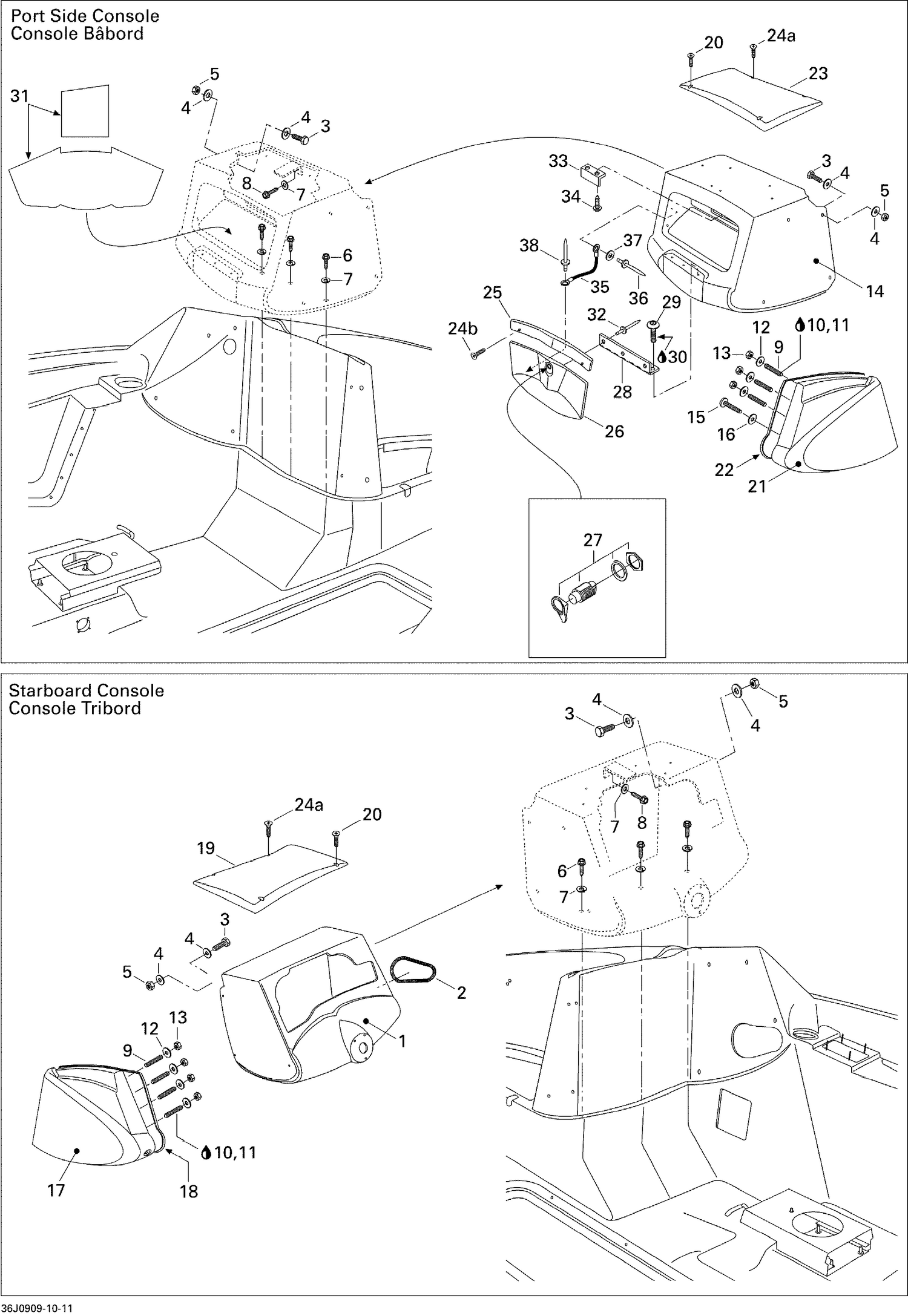

09- Front Console And Glove Box

09- Front Console And Glove Box

Parts (38)

RefPart NumberDescription
1 204072756 Console Ass'y, Starboard
2 204550028 SLIT CONDUIT, METER - Call your local BRP dealership
3 207163560 Hex. Screw M6 X 35
4 234062600 Flat Washer M6, Stainless
5 232561600 Hex. Elastic Stop Nut M6
6 204100176 SCREW-SELF DRILLING HEX.HD. #14X1-1/2 - Call your local BRP dealership
7 211200025 Lock Washer 1/4”
8 204100176 SCREW-SELF DRILLING HEX.HD. #14X1-1/2 - Call your local BRP dealership
9 204100159 SOCKET SET SCREW, M6 X 35 - Call your local BRP dealership
10 219704458 Was 293800041 Loctite Primer 7649
11 293800005 Loctite 271, 10 ml
12 234062600 Flat Washer M6, Stainless
13 232561600 Hex. Elastic Stop Nut M6
14 204072755 Console Ass'y, Port Side
15 205963060 SOCKET HEAD SCREW M6 X 30, SCOTCH GRIP - Call your local BRP dealership
16 234062600 Flat Washer M6, Stainless
17 204072850 Console Cap, Starboard
18 204071878 TRIM, WHITE - Call your local BRP dealership
19 204073374 Top Console Cap, Starboard
20 209944560 PHILLIPS SCREW M4.2 X 45 - Call your local BRP dealership
21 204072849 Console Cap, Port Side
22 204071878 TRIM, WHITE - Call your local BRP dealership
23 204073376 TOP CONSOLE CAP, PORT SIDE - Call your local BRP dealership
24a 209943260 Phillips Tapping Screw M4.2 X 32
24b 204100234 PHILLIPS TAPPING SCREW M4.2 X 38 - Call your local BRP dealership
25 204073293 Glove Box Moulding
26 204073290 Glove Box Door
27 204072284 Latch
28 204072286 Hinge, Black
29 205441660 Socket Head Screw M4 X 16
30 293800060 Loctite 243, 10 ml
31 204072704 MAT - Call your local BRP dealership
32 204130050 POP RIVET 3/16 - Call your local BRP dealership
33 204072476 KEEPER - Call your local BRP dealership
34 209641360 TAPPING PHILLIPS SCREW M4.2 X 13 - Call your local BRP dealership
35 204071498 RETAINER CABLE - Call your local BRP dealership
36 204130050 POP RIVET 3/16 - Call your local BRP dealership
37 234052600 Flat Washer 5 mm, Stainless
