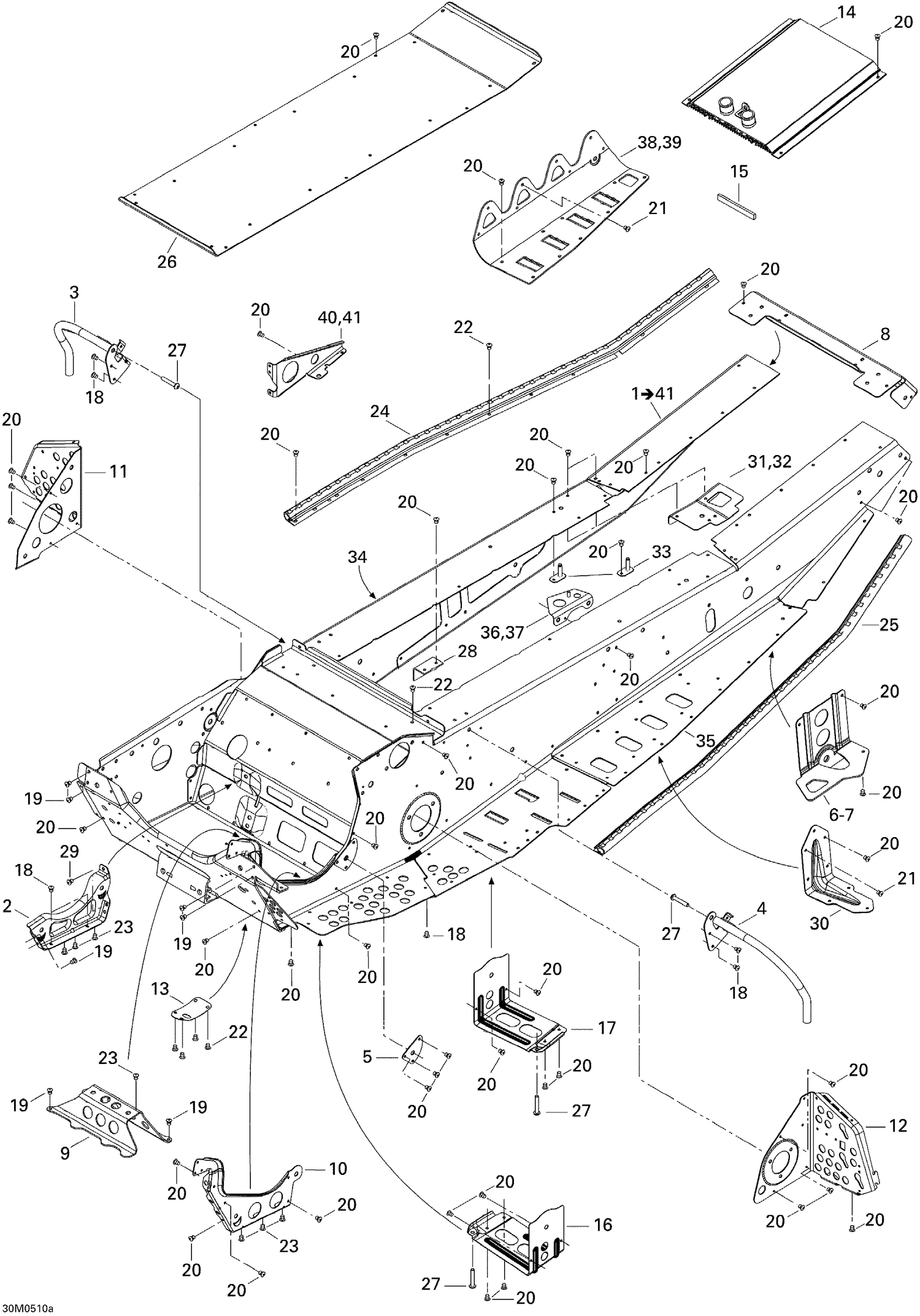

09- Frame

09- Frame

Parts (39)

RefPart NumberDescription
2 518323346 ENGINE SUPPORT, BLACK - Call your local BRP dealership
3 518324162 RH TOE HOLD SUPPORT - Call your local BRP dealership
4 518324163 LH TOE HOLD SUPPORT - Call your local BRP dealership
5 518323507 OUTER REINFORCEMENT - Call your local BRP dealership
6 518324703 RH SUSPENSION BRACKET, BLACK - Call your local BRP dealership
7 518324704 LH Suspension Bracket, Black
8 518324409 REAR CAP - Call your local BRP dealership
9 518324093 CENTER CROSS LINK - Call your local BRP dealership
10 518323241 INNER REINFORCEMENT, BLACK - Call your local BRP dealership
11 518323805 RH Footrest Reinforcement
12 518324527 LH FOOTREST REINFORCEMENT - Call your local BRP dealership
13 518324169 PLATE - Call your local BRP dealership
14 518324580 Rear Radiator
15 219704364 Neoprene Seal (1PAC=3M)
16 518324712 RH Footrest Reinforcement, Black
17 518324713 LH FOOTREST REINFORCEMENT, BLACK - Call your local BRP dealership
18 390909200 Avex Rivet
19 390909100 Avex Rivet
20 390402200 Pop Rivet 3/16"
21 390402300 Pop Rivet 3/16"
22 390402400 Pop Rivet 3/16"
23 390910300 HENROB RIVET - Call your local BRP dealership
24 518323310 RH Roller
25 518323311 LH Roller
26 518324588 Center Plate
27 Not Available As Spare Part - Socket Head Screw M8 X 20, Scotch Grip
28 518323185 Tunnel Reinforcement
29 293150096 Hemlock Rivet, 6.5 mm
30 518323578 CENTER REINFORCEMENT - Call your local BRP dealership
31 518324431 RH FRAME REINFORCEMENT - Call your local BRP dealership
32 518324432 LH FRAME REINFORCEMENT - Call your local BRP dealership
33 518322791 Tank Bracket
34 518324710 RH Footrest
35 518324711 LH Footrest
36 518323336 RH Frame Reinforcement, Black
37 518323337 LH Frame Reinforcement, Black
38 518323334 RH Tunnel Liner
39 518323335 LH Tunnel Liner
40 518323187 RH BRACKET - Call your local BRP dealership
