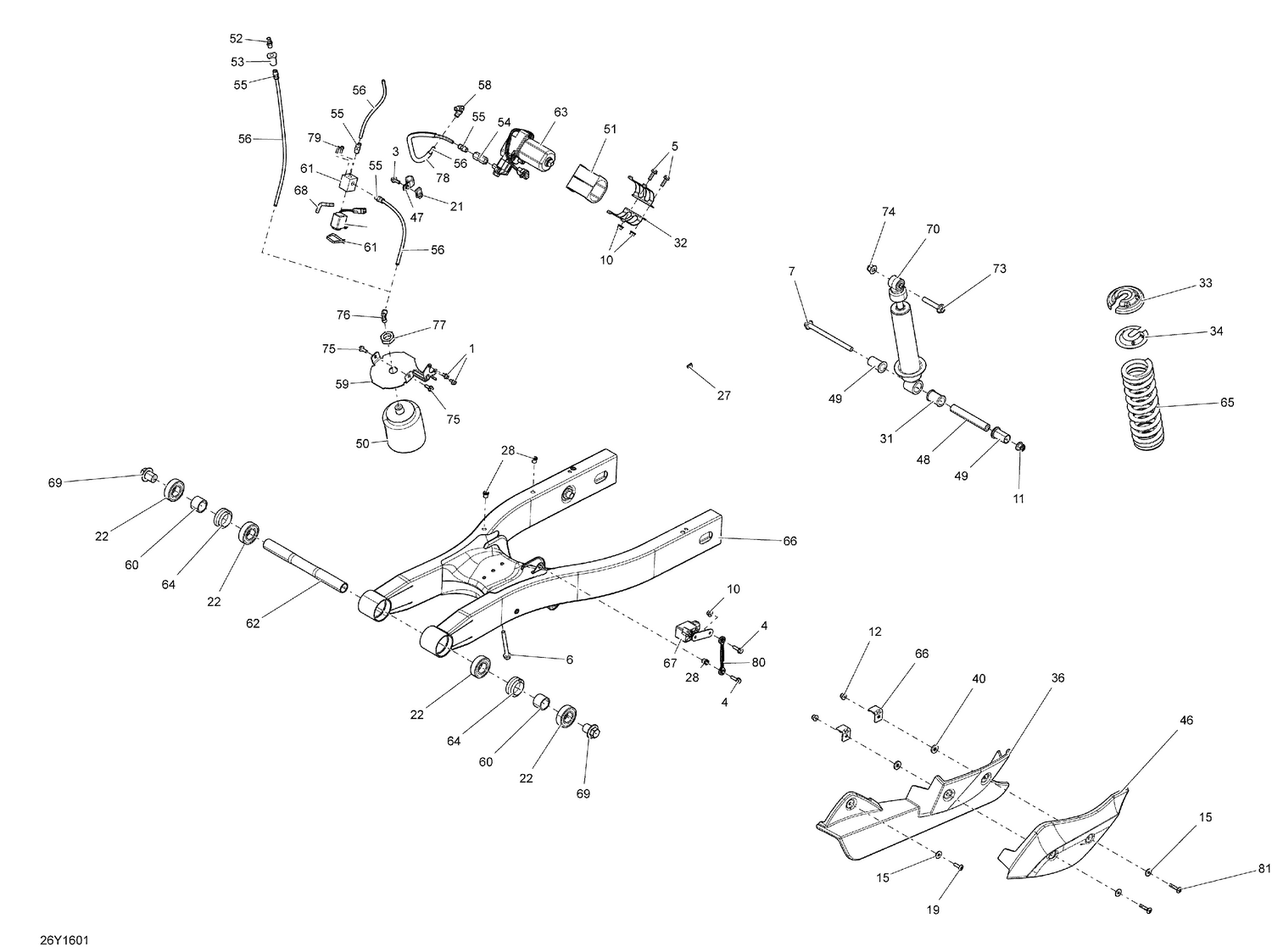

08- Suspension, Rear

08- Suspension, Rear

Parts (51)

RefPart NumberDescription
1 207551044 Hex. Flange Screw M5 X 10
3 207561644 Hex. Flange Screw M6 X 16, Scotch Grip
4 207562034 Hex. Flange Screw M6 X 20, Scotch Grip This part replaces 207562044.
5 207662044 Hex. Flange Screw M6 X 20
6 207687544 Hex. Flange Screw M8 X 75
7 230604034 Hex. Flange Screw M10 X 140
10 233061414 Hex. Flange Nut M6
11 233201434 Hex. Flange Elastic Nut M10
12 233261494 Hex. Flange Elastic Nut M6
15 234062670 Stainless Steel Flat Washer
19 250000350 Torx Truss Screw M6 X 20
21 250100198 Panel Nut M6 X 1.0 This part replaces 250100113.
22 293350115 Ball Bearing This part replaces 293350055.
27 414115200 Tie-Rap 180 mm
28 293450275 Insert
31 503191609 Urethane Cushion
32 503193103 Compressor Bracket
33 503193781 Spring Stopper
34 503193782 Cap
36 705002092 Lower Belt Guard
40 705003696 Adhesive Spacer
46 705009446 Belt Guard Moulding
47 705600232 Hose Retainer 13 mm
48 706000409 Shock Absorber Shaft
49 706000410 Spacer
50 219800175 Air Damper Kit
51 706000631 Compressor Isolator
52 706002797 Air Valve This part replaces 706000678.
53 706000735 Pneumatic Connector
54 706000831 Ckeck Valve
55 706000869 Connector
58 706000928 Elbow 90°
59 706001082 Support Plate
60 706001152 Spacer
61 706001175 Air Manifold Ass'y
62 706001182 Swing Arm Axle
63 706001349 Compressor
64 706001366 Sleeve
65 706001542 Shock Absorber Spring
66 706001574 Swing Arm
67 710001651 Position Sensor
68 219704425 Tubing 6 Mm 3000Mm Long
69 706001579 Bolt M20
70 706001552 Shock Absorber
74 233201464 Hex. Flange Elastic M10 x 1.5
75 210261050 Hex. Forming Screw M6 X 10
76 706001018 Elbow 90°
77 250100119 Jam Nut M20
78 219704425 Tubing 6 Mm 3000Mm Long
79 205041254 Socket Head Screw M4 X 12
80 706202505 Tie Rod
