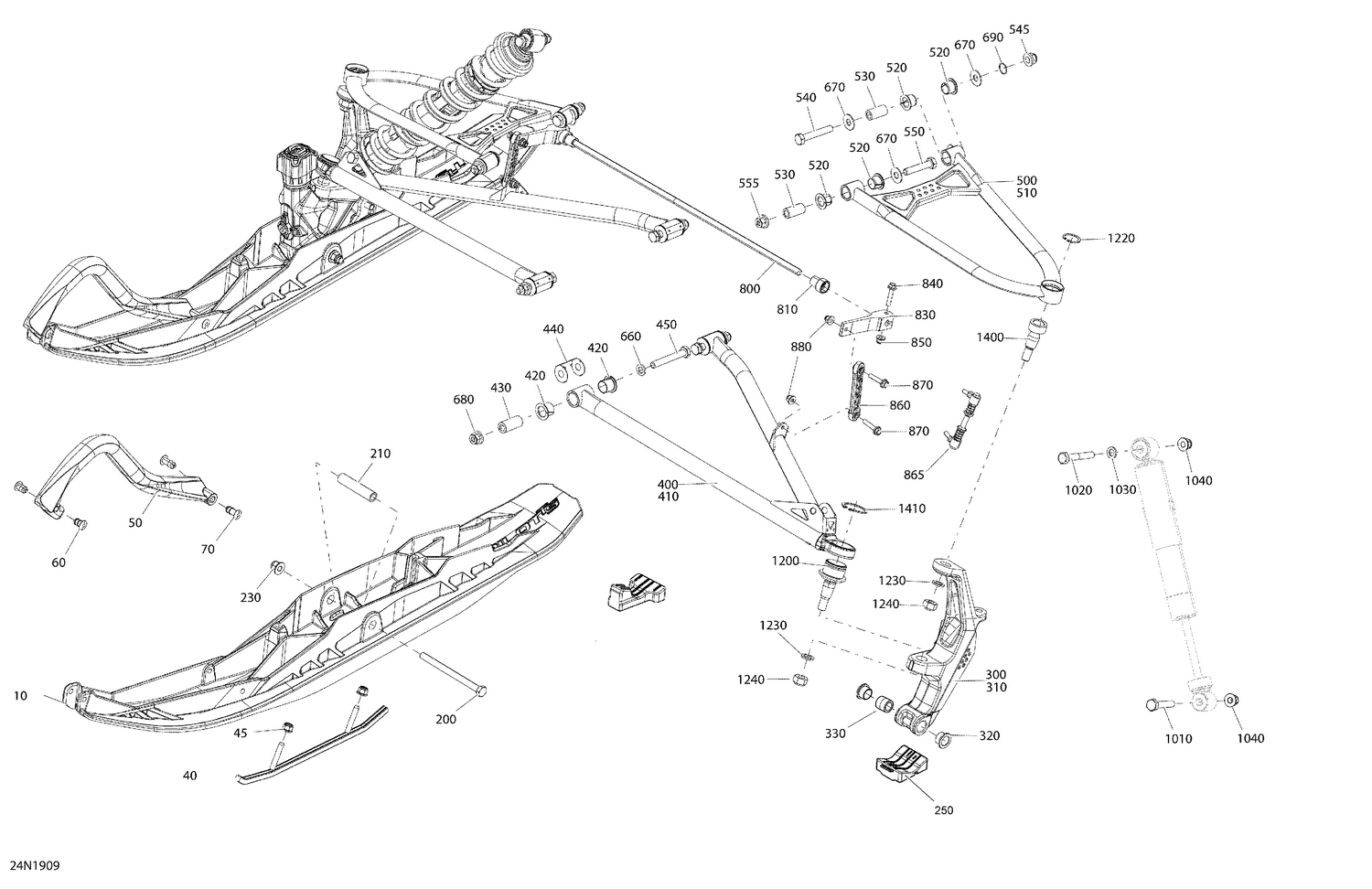

07- Front Suspension And Ski - 800R E-TEC

07- Front Suspension And Ski - 800R E-TEC

Parts (47)

RefPart NumberDescription
10 505073227 Black, Ski This part replaces 505073281.
40 860201044 Carbide Runner Kit (Square Runner)
45 233281414 Hex. Flange Elastic Nut M8
50 505072976 Black, Handle
60 505071812 Retainer 17mm long
70 505072133 Retainer 23mm Long
200 250000703 Hex. Screw M10 X 130
210 506133300 Spacer
230 233201464 Hex. Flange Elastic M10 x 1.5
250 505072594 Ski Stopper
300 505073630 Black, LH Ski Leg
310 505073631 Black, Ski Leg RH
320 505072690 Leg Bushing
330 505071999 Spacer
400 505073584 Black Epoxy, RH Lower Arm
410 505073583 Black Epoxy, LH Lower Arm
420 505073330 Bushing
430 505072209 Sleeve
440 505072634 Wear Plate
450 250001024 Screw Hex. M10 X 70
500 505073588 Black Epoxy, LH Upper Arm
510 505073589 Black Epoxy, RH Upper Arm
520 505073329 Bushing
530 505072143 Sleeve
540 250001023 Screw Hex. M10 X 60 This part replaces 250000290.
550 250001022 Screw Hex. M10 X 50 This part replaces 250000289.
660 503189564 Washer
670 505072392 Washer
680 250100165 Hex. Flange Elastic Nut M10
690 505072448 O-Ring
800 505072602 Stabilisator
810 505072064 Bushing
830 505072394 Stabilisator Lever
840 207663046 Hex. Flange Screw M6 X 30
850 233261416 Elastic Flange Nut M6 X 1.0
860 505072204 Sway Bar Double Joint Link
870 207663046 Hex. Flange Screw M6 X 30
880 233261416 Elastic Flange Nut M6 X 1.0
1010 207005544 Hex. Screw M10 X 55
1020 207006544 Hex. Screw M10 X 1.5 X 65
1030 503189564 Washer
1040 233201414 Hex. Flange Elastic Nut M10
1200 505073636 Ball Joint
1220 293370070 Circlip
1230 234021410 Flat Washer 12 mm
1240 250100089 Hex. Elastic Hex. Nut M12
1400 505072913 Upper Ball Joint
