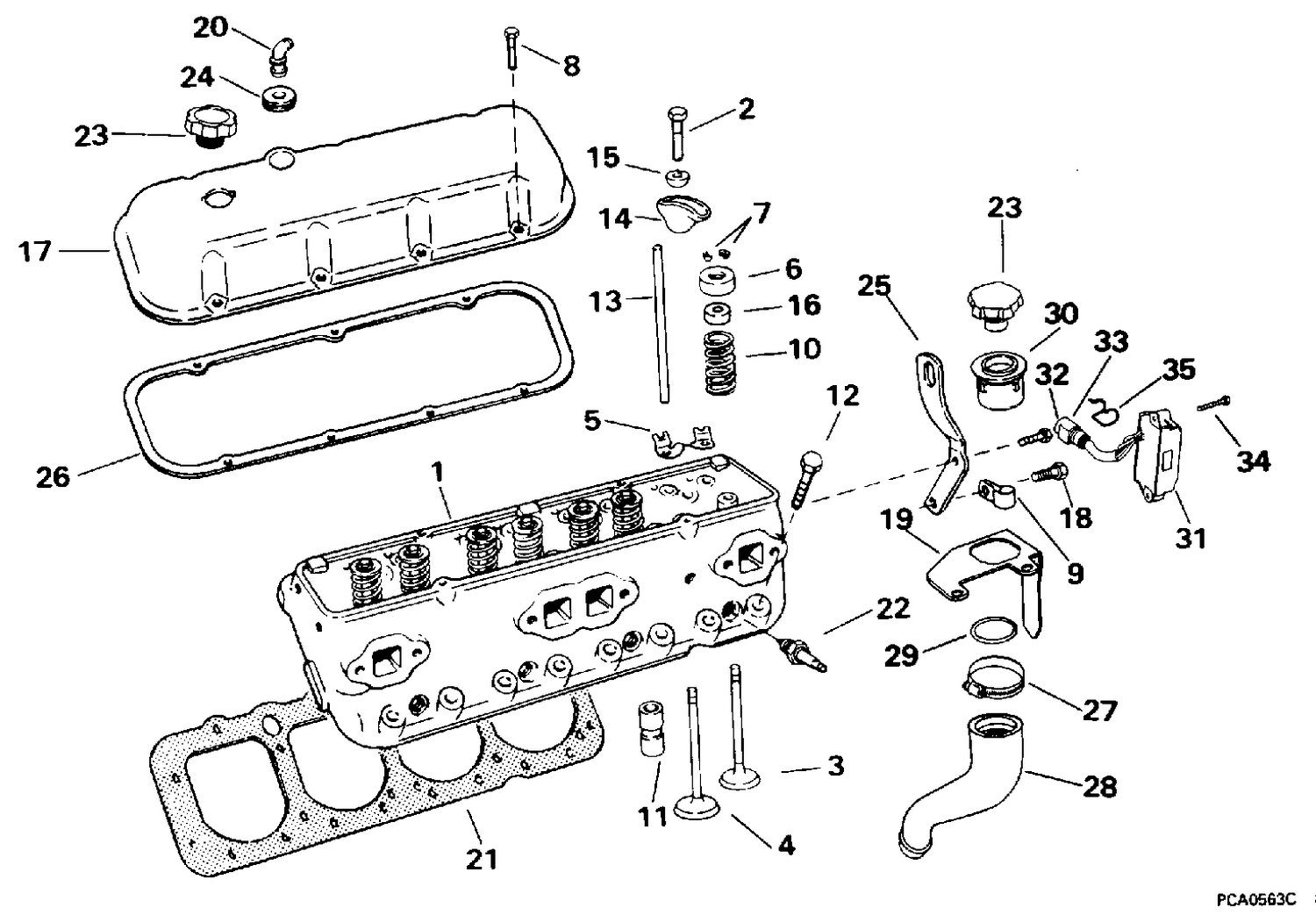

CYLINDER HEAD

CYLINDER HEAD

Parts (40)

RefPart NumberDescription
1 3854768 CYLINDER HEAD ASSY.
2 3853504 BOLT, Rocker arm
3 3853485 VALVE, Intake, standard
3 3853486 VALVE, Intake, 0.003 O/S
4 3853487 VALVE, Exhaust, standard
4 3853488 VALVE, Exhaust, 0.003 O.S.
4 3853489 VALVE, Exhaust, 0.015 O.S.
4 3853490 VALVE, Exhaust, 0.030 O.S.
5 3853515 GUIDE, Push rod
6 3853491 CAP, Valve spring
6 3854078 ROTATOR ASSY., Valve
7 3853351 KEY, Valve stem
8 3853503 BOLT, Valve cover
9 3852837 CLAMP, Hoses to cylinder head
9 3854423 CLAMP, Ground cable, stbd.
10 3854765 SPRING & DAMPER ASSY.
11 3854033 LIFTER ASSY.
12 3854766 BOLT, Cylinder head, long
12 3854767 BOLT, Cylinder head, short
13 3853483 PUSH ROD, Intake
13 3853484 PUSH ROD, Exhaust
14 3855980 ARM, Valve rocker This part replaces 3853520.
15 3853499 BALL, Rocker arm
16 3853521 SEAL, Valve stem
17 3856028 VALVE COVER This part replaces 3853507.
18 3853154 SCREW, Bracket to cylinder head
19 3854815 BRACKET, Oil fill
20 0311545 ELBOW This part replaces 3852104.
21 3853511 GASKET, Cylinder head
22 3854400 SPARK PLUG, Champion RV15YC4
23 3853505 OIL FILL CAP
24 3853562 GROMMET, Valve cover
25 3854377 BRACKET, Cylinder head
26 3853513 GASKET, Valve cover
27 0310894 CLAMP This part replaces 3854926.
28 3857208 HOSE, Oil fill This part replaces 0856966.
29 3854885 O-RING, Oil fill neck
30 3854816 NECK, Oil fill
31 3854714 MODULE, Shift
33 3855169 CONNECTOR
