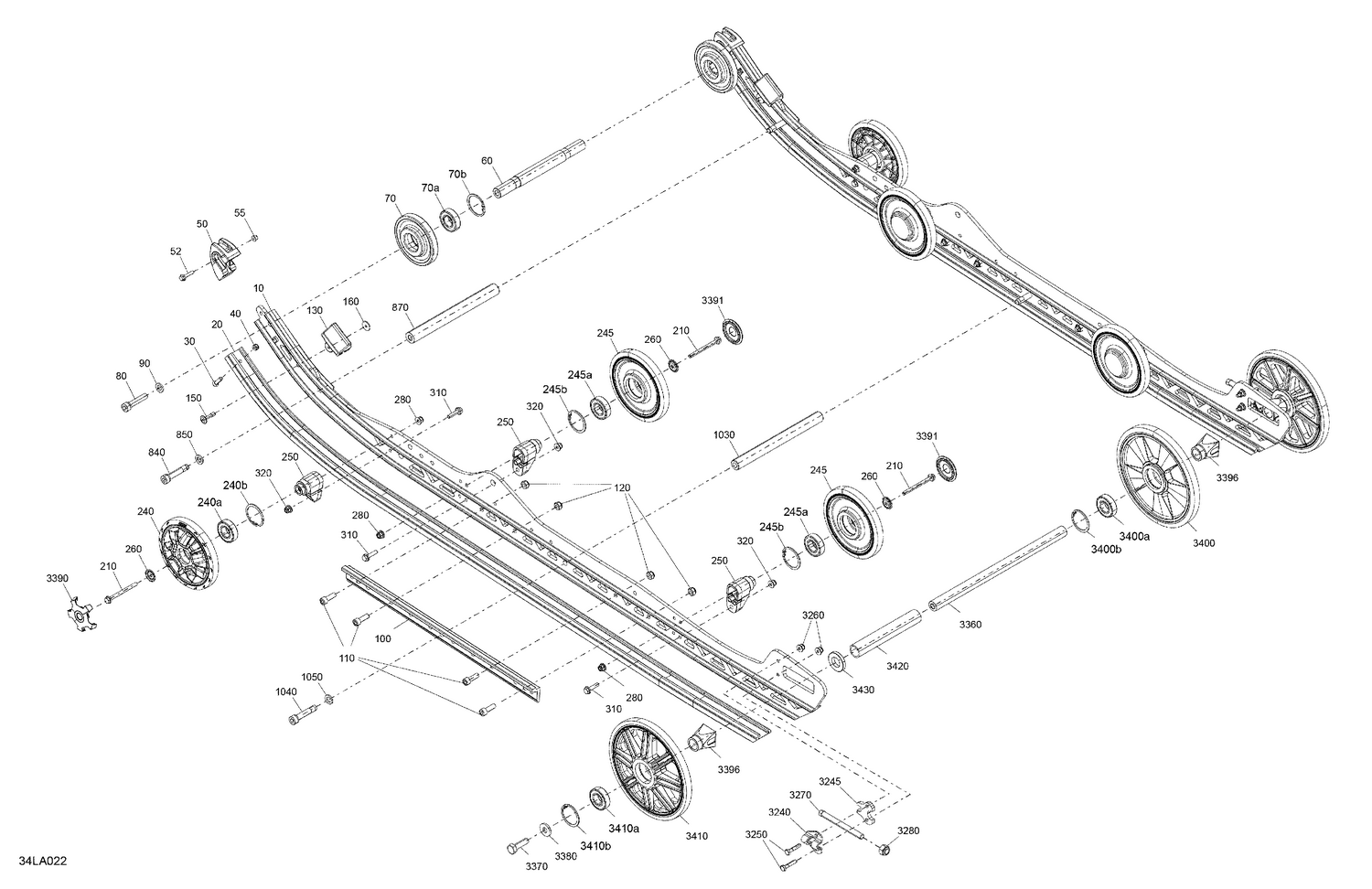

05- Suspension - Rear - Lower Section

05- Suspension - Rear - Lower Section

Parts (51)

RefPart NumberDescription
10 503195904 Tactical Gray, Runner
20 503191501 Slider Shoe 163
30 208562531 Phillips Screw M6 X 25
40 232561434 Elastic Stop Nut M6
50 503196874 Rail Protector This part replaces 503194249.
52 207652544 Hex. Flange Screw M5 X 25
55 233251434 Flanged Elastic Nut M5
60 503192842 Front Wheel Shaft
70a 503190396 Ball Bearing
70b 415129371 Retaining Ring
80 205505054 Socket Screw
90 503192496 Washer
100 503195461 Manta Green, Rail Reinforcement
110 205082554 Socket HD Screw M8 x 25
120 232581414 Hex. Elastic Stop Nut M8
130 503192106 Rubber Stopper
150 293150224 Rivet Pop 3/16
160 503191273 Washer
210 207667056 Hex. Flange Screw M6 x 70
240a 503190396 Ball Bearing
240b 415129371 Retaining Ring
245a 503190396 Ball Bearing
245b 415129371 Retaining Ring
250 503193894 Casted Support
260 503191820 Wheel Cup M6
280 233261466 Hex. Flanged Elastic Nut M6
310 207662556 Hex. Flange Screw M6 X 25
320 233261466 Hex. Flanged Elastic Nut M6
840 205505054 Socket Screw
850 503192496 Washer
870 503195015 Limiter Strap Shaft
1030 5343471 Eturemmin akseli
1040 205505054 Socket Screw
1050 503192496 Washer
3240 503192583 Tensioner
3245 503193250 Spacer
3250 207063054 Hex. Cap Screw M6 X 30
3260 233261466 Hex. Flanged Elastic Nut M6
3270 230100054 Hex Screw M10 x 100
3280 233601466 Elastic Locking Nut M10
3360 503190429 Rear Axle
3370 250000817 Hex Screw With Nilon Patch, M10 X 35
3380 503190439 Washer
3390 503195345 Black, Wheel Cap
3391 503192771 Black, Wheel Cap
3396 503190428 Rear Wheel Spacer
3400a 503190396 Ball Bearing
3400b 415129371 Retaining Ring
3410a 503190396 Ball Bearing
3410b 415129371 Retaining Ring
3420 503196317 Spacer This part replaces 503190430.
