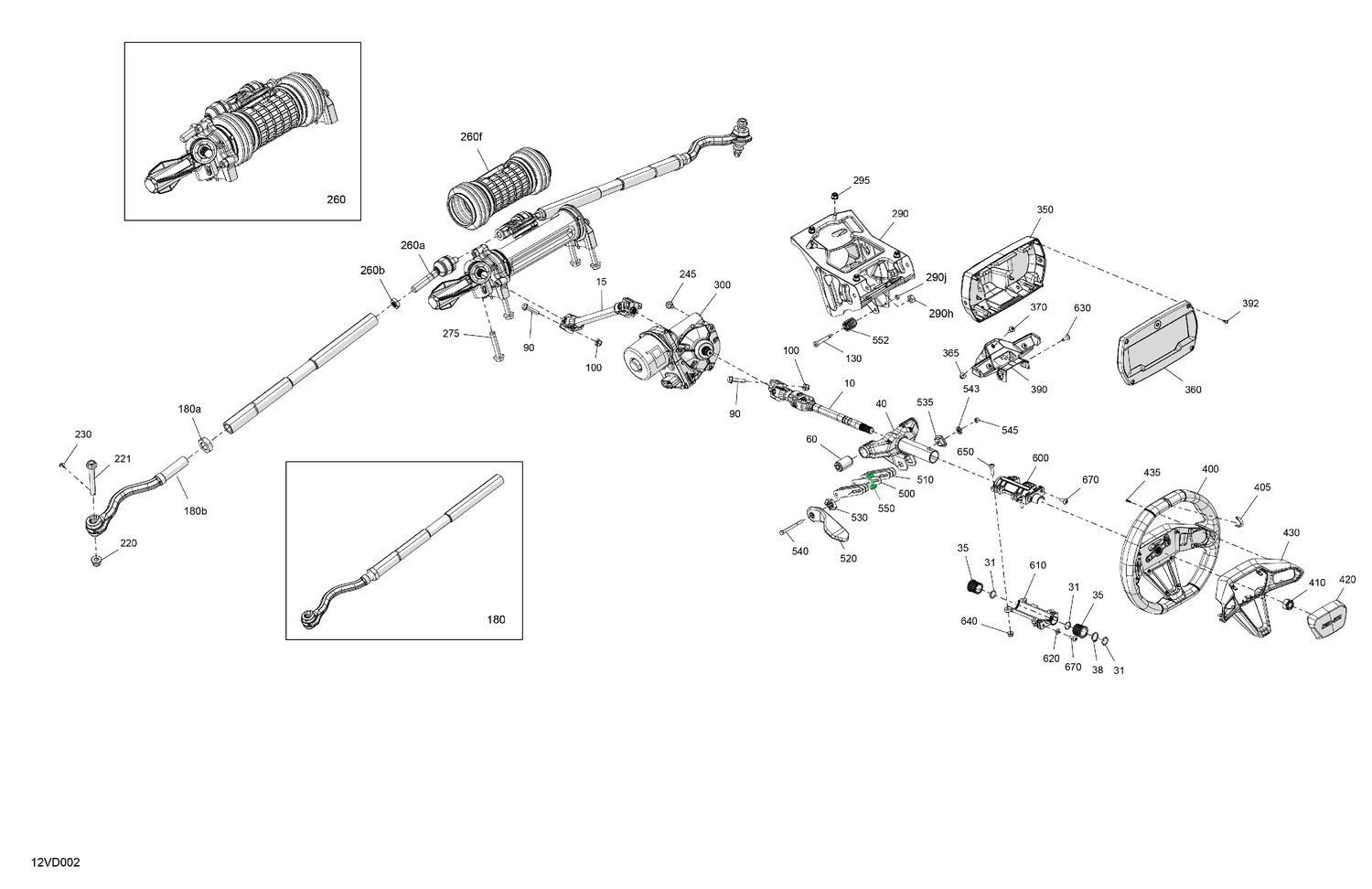

03- Mechanic - Steering

03- Mechanic - Steering

Parts (52)

RefPart NumberDescription
10 709402948 Upper Steering Axle
15 709402950 Lower Steering Axle
31 293300144 O-Ring
35 709402646 Steering Bushing
38 293370110 Circlip
40 709402989 Steering Wheel Support
60 706005404 Suspension Arm Bushing
90 250001021 Hex. Flange Screw M8 X 35
100 233281416 Hex. Elastic Flange Nut M8
130 709403007 Socket Head Shoulder Screw S.Grip
180a 715900828 Hex Jam Nut M24
180b 709403205 Ball Joint This part replaces 709402543.
220 250001195 Elastic Flange Nut M12
221 250000864 Hex Cap Screw M12 X 95
230 211400017 Cotter Pin
245 207582044 Hex. Flange Screw M8 X 20, Scotch Grip
260a 715900783 Inner Ball Joint
260b 715900784 Hex Jam Nut
260f 709402442 Boot Rack
275 250001203 Hex Flange Screw Din.6921 M12X1.75X6
290h 233701400 Hexagonal Nut
290j 232061404 Hexagonal Nut M6
295 233281434 Hex. Flange Elastic Nut M8
300 709403211 Power Steering Ass'y This part replaces 709402726.
350 709402490 Rear Gauge Trim
360 709402487 Front Gauge Trim
365 233161464 Hex. Elastic Flange Nut M6
370 250000721 Torx Truss Screw M6 X 16
390 709402647 Gauge Support
392 250001034 Torx-Truss Screw K40 X 10
400 709402549 Steering Wheel
405 709402803 Upper Steering Wheel Trim
410 232511414 Elastic Lock Nut M16
420 709402614 Central Steering Wheel Trim
430 709402711 Steering Wheel Trim
435 250001234 Screw Plastite Torx K30 X 12
500 709402983 Lock Plate
510 709402983 Lock Plate
520 709403259 Latch Lever This part replaces 709402638.
530 709402639 Locking Cam
535 709402658 Latch Stopper
540 207267044 Hex. Screw S.Grip M6 X 70
543 709403015 Thrust Washer
545 233061414 Hex. Flange Nut M6
550 709402660 Washer
552 709402709 Lower Spacer
600 709402643 Upper Module Housing
610 709402665 Lower Housing
620 232862412 Square Nut M6
630 250000534 Tork Screw M6 X 16
640 233261494 Hex. Flange Elastic Nut M6
650 250000758 Torx Screw M6 X 25
