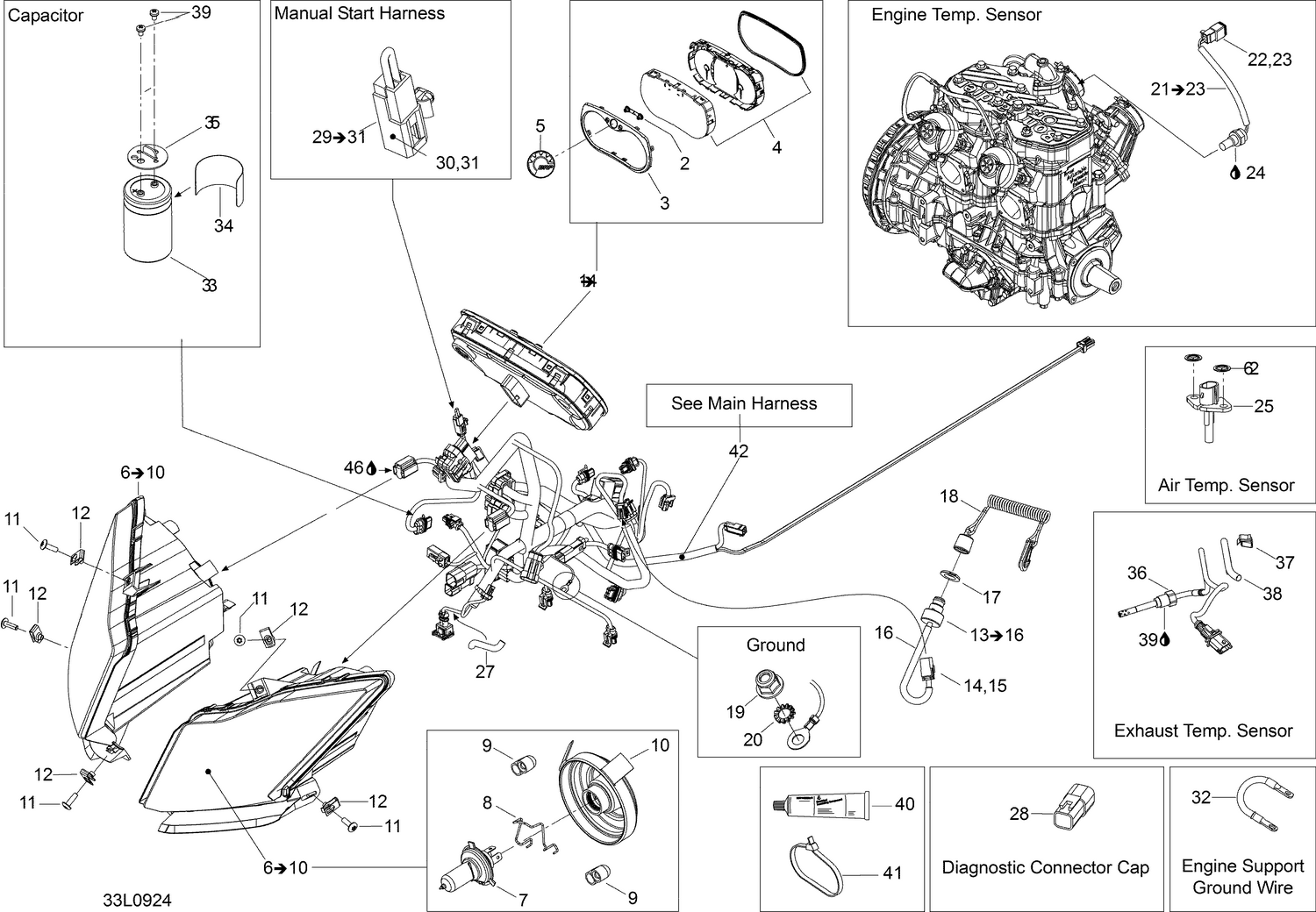

10- Electrical System

10- Electrical System

Parts (40)

RefPart NumberDescription
2 415129355 Speedometer Button
3 415129370 Gauge Ring
4 415129349 Lens And Seal
5 516006224 BRP Logo, 20MM x 2MM This part replaces 219902677.
7 515176274 Halogen Bulb, 60/55 W, 12 V
8 515176493 BULB HOLDER - Call your local BRP dealership
9 515176498 Cap
10 219800280 Rubber Cap Protector This part replaces 515176499.
11 250000722 Torx Truss Screw M6 x 20 This part replaces 250000128.
12 250100198 Panel Nut , M6 X 1.0 This part replaces 250000048.
14 515175232 Male Terminal
15 515175494 Male Housing, 3 Circuits
16 409902000 Tubing 12 mm
17 278002963 Safety Nut (DESS Switch) This part replaces 278000508.
18 515178284 Dess. This part replaces 515176461.
19 233261414 Hex. Flange Elastic Nut M6 x 1.0
20 234461608 External Serrated Lock Washer 6 mm
22 515175670 Female Terminal Housing, 2 Circuits
23 278000632 Female Terminal
24 293800018 SEALANT LOCTITE 592 - Call your local BRP dealership
25 515176366 Air Temperature Sensor
26 389804300 Push Nut
27 515175442 Tubing 6 mm
28 278002704 Diagnostic Connector Cap This part replaces 278002148.
30 515175232 Male Terminal
31 710000667 Male Housing, 2 Circuits
32 515176358 Ground Wire
33 515176387 CAPACITOR - Call your local BRP dealership
34 516002976 CAPACITOR DECAL - Call your local BRP dealership
35 515177193 Cap This part replaces 515176351.
36 514054641 Temperature Sensor This part replaces 515176490.
37 414227300 Clip
38 515175442 Tubing 6 mm
39 293800070 Lubricant LOCTITE LB 8150 - Call your local BRP dealership
39 515176542 SCREW 10-32 X 5/16 - Call your local BRP dealership
40 293550004 Dielectric Grease, 150 G
41 293750001 Tie-Rap 94 mm
41 293750002 Tie-Rap 142 mm
41 293750008 Tie-Rap 368 mm
41 414115200 Tie-Rap 180 mm
