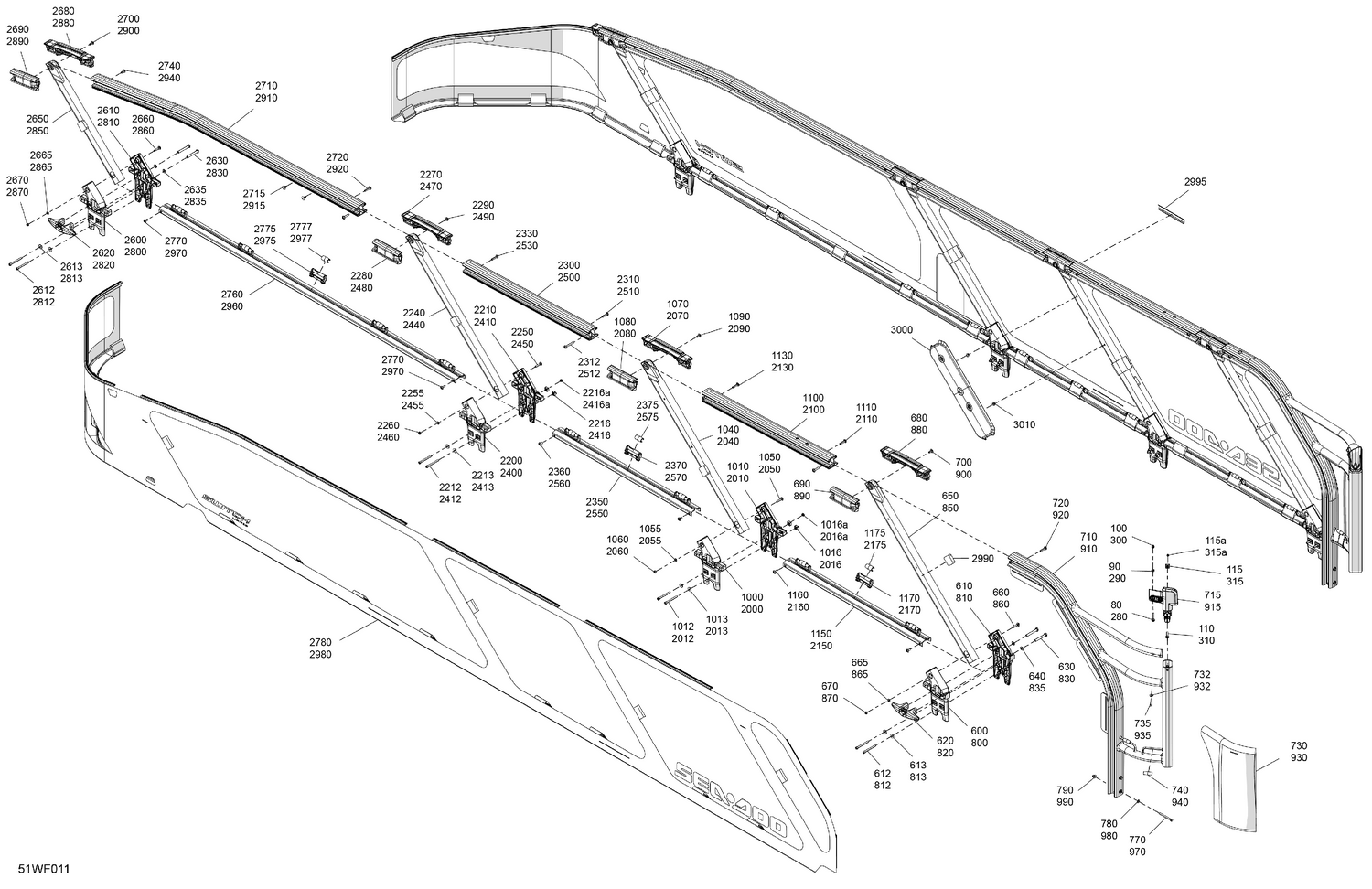

11- GUARD RAILS - System Assembly

11- GUARD RAILS - System Assembly

Parts (185)

RefPart NumberDescription
80 250000827 Torx Screw Truss Cone HD.M6X50
90 234061600 Stainless Flat Washer M6
100 232161600 Hexagonal Jam Nut M6
110 250001217 Cone Torx Truss Screw HD.M6 X 35
115a 232561200 Brass Elastic Stop Nut M6
280 250000827 Torx Screw Truss Cone HD.M6X50
290 234061600 Stainless Flat Washer M6
300 232161600 Hexagonal Jam Nut M6
310 250001217 Cone Torx Truss Screw HD.M6 X 35
315a 232561200 Brass Elastic Stop Nut M6
600 281300439 LH Rear Rail Support
610 281300441 RH Rear Rail Support
612 205066560 Socket Head Screw M6 X 65
613 234062600 Flat Washer M6, Stainless
620 291005668 Cleat
630 250000187 Hex. Screw M8 X 60, Scotch Grip
640 234081600 Stainless, Flat Washer 8 mm
650 281300172 Rear Profiled Tube
660 250000924 Truss Cone Torx Screw M6 X 30
665 234061600 Stainless Flat Washer M6
670 232561200 Brass Elastic Stop Nut M6
680 281300244 Interior End Piece
690 281300247 Exterior Cover
700 250001147 Cone Torx Truss Screw HD.M6 X 15
710 281301107 LH Rear Guard Rail
715 281301060 LH Latch Stopper
720 250001146 Cone Torx Truss Screw HD.M6 X 30
730 281300771 LH Rear Balustrade
732 293730102 Fastener Snap
735 293150285 Pop RIvet 1/8 X ,375
740 281300598 Rear Balustrade Fastener
770 207067060 Hex. Screw M6 X 70
780 234061600 Stainless Flat Washer M6
790 233261200 Nut Flange Elastic M6
800 281300439 LH Rear Rail Support
810 281300441 RH Rear Rail Support
812 205066560 Socket Head Screw M6 X 65
813 234062600 Flat Washer M6, Stainless
820 291005668 Cleat
830 250000187 Hex. Screw M8 X 60, Scotch Grip
835 234081600 Stainless, Flat Washer 8 mm
850 281300172 Rear Profiled Tube
860 250000924 Truss Cone Torx Screw M6 X 30
865 234061600 Stainless Flat Washer M6
870 232561200 Brass Elastic Stop Nut M6
880 281300244 Interior End Piece
890 281300247 Exterior Cover
900 250001147 Cone Torx Truss Screw HD.M6 X 15
910 281301104 RH Rear Guard Rail
915 281301061 RH Stopper Latch
920 250001146 Cone Torx Truss Screw HD.M6 X 30
930 281300772 RH Rear Balustrade
932 293730102 Fastener Snap
935 293150285 Pop RIvet 1/8 X ,375
940 281300598 Rear Balustrade Fastener
970 207067060 Hex. Screw M6 X 70
980 234061600 Stainless Flat Washer M6
990 233261200 Nut Flange Elastic M6
1000 281300241 LH Rail Support
1010 281300237 RH Rail Support
1012 205066560 Socket Head Screw M6 X 65
1013 234062600 Flat Washer M6, Stainless
1016a 232561200 Brass Elastic Stop Nut M6
1040 281300180 Central Profiled Tube
1050 250000924 Truss Cone Torx Screw M6 X 30
1055 234061600 Stainless Flat Washer M6
1060 232561200 Brass Elastic Stop Nut M6
1070 281300244 Interior End Piece
1080 281300247 Exterior Cover
1090 250001147 Cone Torx Truss Screw HD.M6 X 15
1100 281300959 LH Hand Rail
1110 250001146 Cone Torx Truss Screw HD.M6 X 30
1130 250001146 Cone Torx Truss Screw HD.M6 X 30
1150 281300176 Lower Rear Profile Tube
1160 250001147 Cone Torx Truss Screw HD.M6 X 15
1170 281300589 Balustrade Anchor
1175 281300597 Balustrade Fastener
2000 281300241 LH Rail Support
2010 281300237 RH Rail Support
2012 205066560 Socket Head Screw M6 X 65
2013 234062600 Flat Washer M6, Stainless
2016a 232561200 Brass Elastic Stop Nut M6
2040 281300180 Central Profiled Tube
2050 250000924 Truss Cone Torx Screw M6 X 30
2055 234061600 Stainless Flat Washer M6
2060 232561200 Brass Elastic Stop Nut M6
2070 281300244 Interior End Piece
2080 281300247 Exterior Cover
2090 250001147 Cone Torx Truss Screw HD.M6 X 15
2100 281300968 RH Hand Rail
2110 250001146 Cone Torx Truss Screw HD.M6 X 30
2130 250001146 Cone Torx Truss Screw HD.M6 X 30
2150 281300176 Lower Rear Profile Tube
2160 250001147 Cone Torx Truss Screw HD.M6 X 15
2170 281300589 Balustrade Anchor
2175 281300597 Balustrade Fastener
2200 281300241 LH Rail Support
2210 281300237 RH Rail Support
2212 205066560 Socket Head Screw M6 X 65
2213 234062600 Flat Washer M6, Stainless
2216a 232561200 Brass Elastic Stop Nut M6
2240 281300307 Central Profiled Tube
2250 250000924 Truss Cone Torx Screw M6 X 30
2255 234061600 Stainless Flat Washer M6
2260 232561200 Brass Elastic Stop Nut M6
2270 281300244 Interior End Piece
2280 281300247 Exterior Cover
2290 250001147 Cone Torx Truss Screw HD.M6 X 15
2300 281300190 Lateral Hand Rail
2310 250001146 Cone Torx Truss Screw HD.M6 X 30
2312 250001185 Cone Torx Truss Screw HD.M6 X 51
2330 250001146 Cone Torx Truss Screw HD.M6 X 30
2350 281300176 Lower Rear Profile Tube
2360 250001147 Cone Torx Truss Screw HD.M6 X 15
2370 281300589 Balustrade Anchor
2375 281300597 Balustrade Fastener
2400 281300241 LH Rail Support
2410 281300237 RH Rail Support
2412 205066560 Socket Head Screw M6 X 65
2413 234062600 Flat Washer M6, Stainless
2416a 232561200 Brass Elastic Stop Nut M6
2440 281300307 Central Profiled Tube
2450 250000924 Truss Cone Torx Screw M6 X 30
2455 234061600 Stainless Flat Washer M6
2460 232561200 Brass Elastic Stop Nut M6
2470 281300244 Interior End Piece
2480 281300247 Exterior Cover
2490 250001147 Cone Torx Truss Screw HD.M6 X 15
2500 281300190 Lateral Hand Rail
2510 250001146 Cone Torx Truss Screw HD.M6 X 30
2512 250001185 Cone Torx Truss Screw HD.M6 X 51
2530 250001146 Cone Torx Truss Screw HD.M6 X 30
2550 281300176 Lower Rear Profile Tube
2560 250001147 Cone Torx Truss Screw HD.M6 X 15
2570 281300589 Balustrade Anchor
2575 281300597 Balustrade Fastener
2600 281300241 LH Rail Support
2610 281300237 RH Rail Support
2612 205066560 Socket Head Screw M6 X 65
2613 234062600 Flat Washer M6, Stainless
2620 291005668 Cleat
2630 250000187 Hex. Screw M8 X 60, Scotch Grip
2635 234081600 Stainless, Flat Washer 8 mm
2650 281300182 Front Profiled Tube
2660 250000924 Truss Cone Torx Screw M6 X 30
2665 234061600 Stainless Flat Washer M6
2670 232561200 Brass Elastic Stop Nut M6
2680 281300244 Interior End Piece
2690 281300247 Exterior Cover
2700 250001147 Cone Torx Truss Screw HD.M6 X 15
2710 281300962 LH Side Front Hand Rail
2715 414644300 Black, Dart
2720 250001146 Cone Torx Truss Screw HD.M6 X 30
2740 250001147 Cone Torx Truss Screw HD.M6 X 15
2760 281300178 Lower Profile Tube
2770 250001147 Cone Torx Truss Screw HD.M6 X 15
2775 281300589 Balustrade Anchor
2777 281300597 Balustrade Fastener
2780 281300652 LH Side Balustrade Ass'y
2800 281300241 LH Rail Support
2810 281300237 RH Rail Support
2812 205066560 Socket Head Screw M6 X 65
2813 234062600 Flat Washer M6, Stainless
2820 291005668 Cleat
2830 250000187 Hex. Screw M8 X 60, Scotch Grip
2835 234081600 Stainless, Flat Washer 8 mm
2850 281300182 Front Profiled Tube
2860 250000924 Truss Cone Torx Screw M6 X 30
2865 234061600 Stainless Flat Washer M6
2870 232561200 Brass Elastic Stop Nut M6
2880 281300244 Interior End Piece
2890 281300247 Exterior Cover
2900 250001147 Cone Torx Truss Screw HD.M6 X 15
2910 281300964 RH Side Front Hand Rail
2915 414644300 Black, Dart
2920 250001146 Cone Torx Truss Screw HD.M6 X 30
2940 250001147 Cone Torx Truss Screw HD.M6 X 15
2960 281300178 Lower Profile Tube
2970 250001147 Cone Torx Truss Screw HD.M6 X 15
2975 281300589 Balustrade Anchor
2977 281300597 Balustrade Fastener
2980 281300651 RH Side Balustrade Ass'y
2990 281300506 Balustrade Support
2995 293740076 Velcro Strip 150MM
3000 281300852 Support Label
