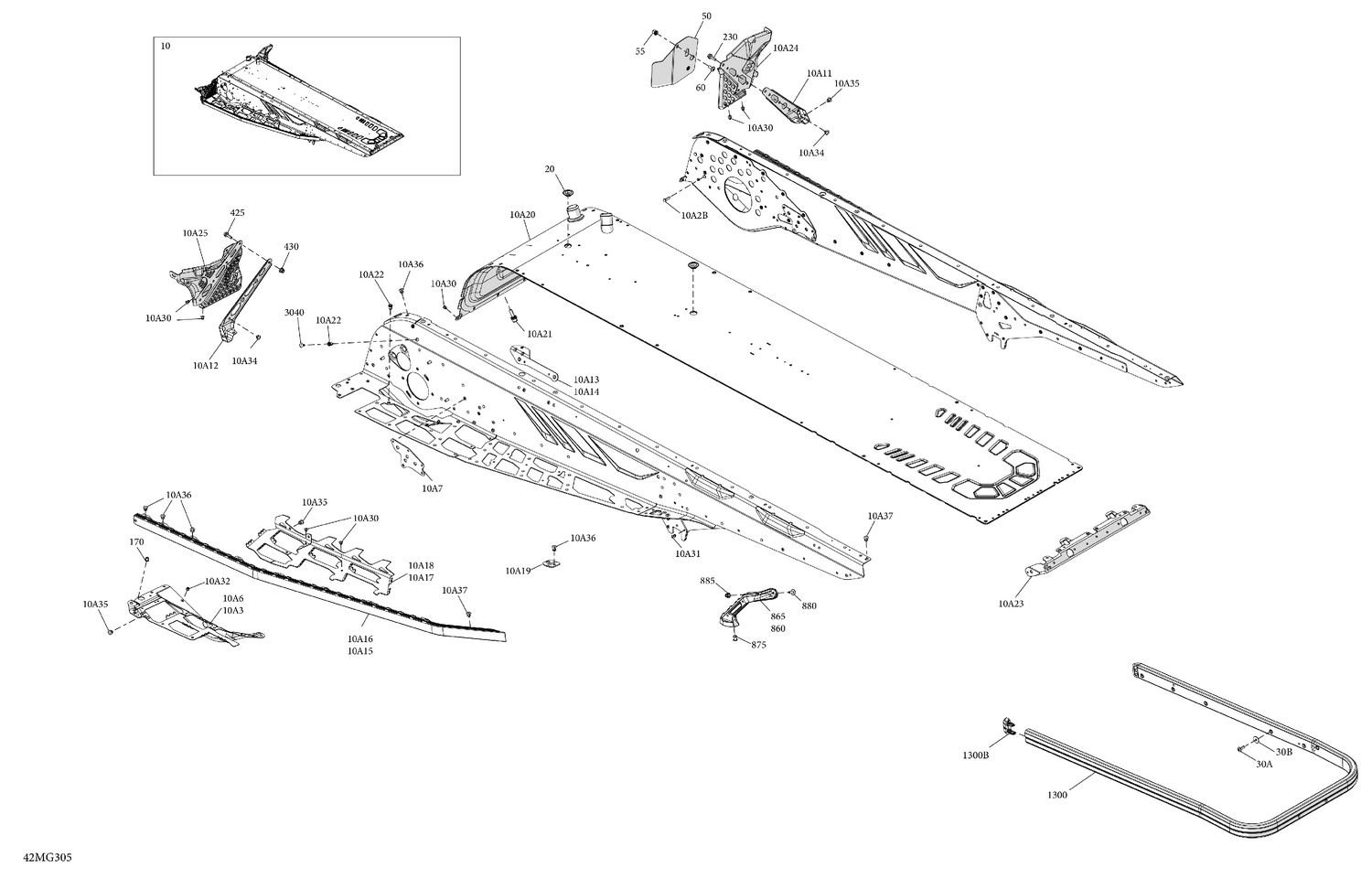

06- Frame - System - Rear Section

06- Frame - System - Rear Section

Parts (44)

RefPart NumberDescription
10 415131140 Deep Black, Chassis Tunnel Module 154
10A11 518334507 Stirrup Reinforcement
10A12 518332924 Deep Black, LH Chassis Reinforcement
10A13 518330299 LH Member Fixation Plate
10A14 518331745 RH Under Chassis Reinforcement
10A15 518328451 RH Roller
10A16 518328452 LH Roller
10A17 518336064 RH Footrest Reinforcement
10A18 518336063 LH Footrest Reinforcement
10A19 518337483 Footstep Reinforcement
10A20 518336162 Radiator Tunnel 154
10A21 250300652 Protruding Stud M8 x 22
10A22 605636003 Clinch Nut M6 Hexsert
10A23 518328990 Rear Cap
10A24 518334509 RH Footrest
10A25 518334305 LH Foot Protector
10A2B 250300027 Clinch Stud M6 X 20
10A3 518332578 RH Footrest Reinforcement
10A30 293150312 Rivet Ornit 4,8 X 11,3
10A31 293150314 Rivet Ornit 4,8 X 14,3
10A32 293150313 Rivet Ornit 4,8 X 8,8
10A34 293150264 Rivet Ornit 6,5 X 10.5
10A35 293150265 Rivet Ornit 6,5 X 12.5
10A36 293150266 Ornit Rivet 6,5 X 14.5
10A37 293150267 Rivet Ornit 6,5 X 16.5
10A6 518332577 LH Footrest Reinforcement
10A7 518337274 Front Suspension Arm Reinforcement
20 293730052 Black, Plug
30A 250000779 Torx Screw M6 X 1.0 X 18, Scotch Grip
50 518331823 Heat Shield
55 293450275 Insert
60 250000717 Torx Head Screw M6 X 16
170 293450267 Insert M5 - 0.8
230 207562056 Hex. Flange Screw M6 X 20
425 207562056 Hex. Flange Screw M6 X 20
430 233261416 Elastic Flange Nut M6 X 1.0
860 518335169 Deep Black, RH Rear Footrest Reinforcement
865 518335168 Deep Black, LH Rear Footrest Reinforcement
875 293150268 Rivet Ornit 6,5 X 18.5
880 250001407 Screw Socket Head M6 X 16
885 233261466 Hex. Flange Elastic Nut M6
1300 860201250 Black, Hitch Bumper 154
1300B 520001629 Bumper Cap
3040 293730079 Dart
