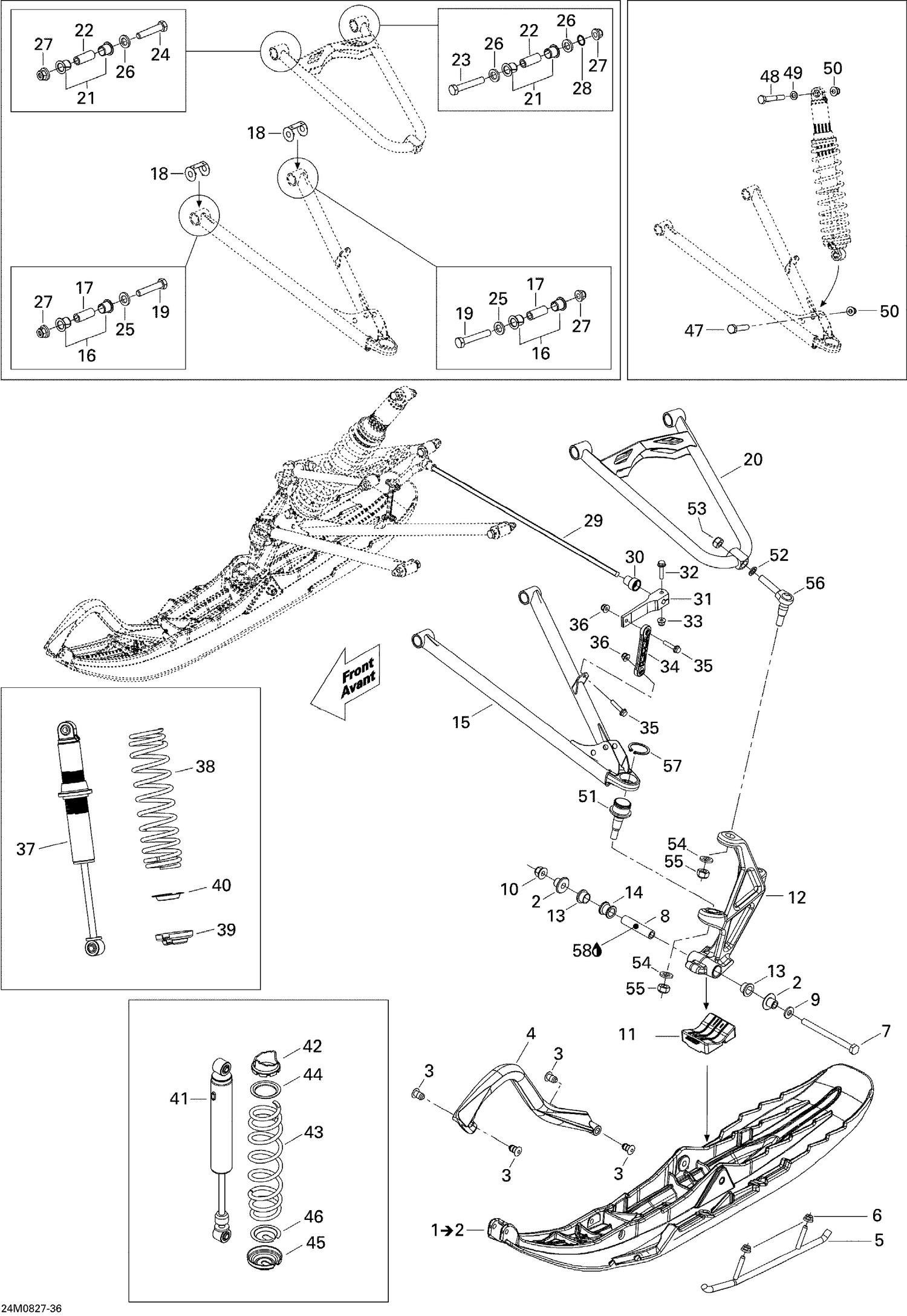

07- Front Suspension And Ski

07- Front Suspension And Ski

Parts (58)

RefPart NumberDescription
2 505071781 Ski Bushing
3 505071812 Retainer 17mm long
4 505070963 Black, Handle
5 860201044 Carbide Runner Kit (Square Runner) This part replaces 505072428.
6 233281414 Hex. Flange Elastic Nut M8
7 250000703 Hex. Screw M10 X 130 This part replaces 230003044.
8 506133300 Spacer This part replaces 505072101.
9 732900049 Washer
10 250100105 Flange Nut M10 This part replaces 732610084.
11 505071779 Ski Stopper
12 505073011 Clear LH Ski Leg This part replaces 505071997.
12 505073012 Clear RH Ski Leg This part replaces 505071998.
13 505072690 Leg Bushing This part replaces 505070954.
14 505071999 Spacer
15 505072370 LH LOWER ARM - Call your local BRP dealership This part replaces 505072372.
15 505072373 RH Lower Arm
16 505072208 Bushing
17 505072209 Sleeve This part replaces 505072393.
18 505072634 Wear Plate This part replaces 505072279.
19 250001024 Screw Hex. M10 X 70 This part replaces 250000291.
20 505072375 Upper Arm
21 505072250 Bushing
22 505072143 Sleeve
23 250001023 Screw Hex. M10 X 60 This part replaces 250000290.
24 250001022 Screw Hex. M10 X 50 This part replaces 250000289.
25 503189564 Washer
26 505072392 Washer
27 250100165 Hex. Flange Elastic Nut M10 This part replaces 250100088.
28 505072448 O-Ring
29 505072602 Stabilisator This part replaces 505072059.
30 505072064 Bushing
31 505072394 Stabilisator Lever
32 207663046 Hex. Flange Screw M6 X 30
33 233261416 Elastic Flange Nut M6 X 1.0
34 505072204 Sway Bar Double Joint Link
35 207663046 Hex. Flange Screw M6 X 30
36 233261416 Elastic Flange Nut M6 X 1.0
37 XXX Not Available As Spare Parts
38 XXX Not Available As Spare Parts
39 XXX Not Available As Spare Parts
40 XXX Not Available As Spare Parts
41 505073235 Front Shock This part replaces 505072263.
42 505073625 Adjustment Cam This part replaces 505070150.
43 505072431 YELLOW SPRING - Call your local BRP dealership
44 503191872 Spring Guide
45 706200881 Spring Stopper This part replaces 503191611.
46 706200785 Cap This part replaces 503191610.
47 207005544 Hex. Screw M10 X 55
48 207006544 Hex. Screw M10 X 1.5 X 65
49 503189564 Washer
50 233201414 Hex. Flange Elastic Nut M10
51 505073636 Ball Joint This part replaces 505072251.
52 503189276 Washer
53 250100089 Hex. Elastic Hex. Nut M12
54 234021410 Flat Washer 12 mm
55 250100089 Hex. Elastic Hex. Nut M12
56 505072257 Upper Ball Joint
57 293370035 Circlip
