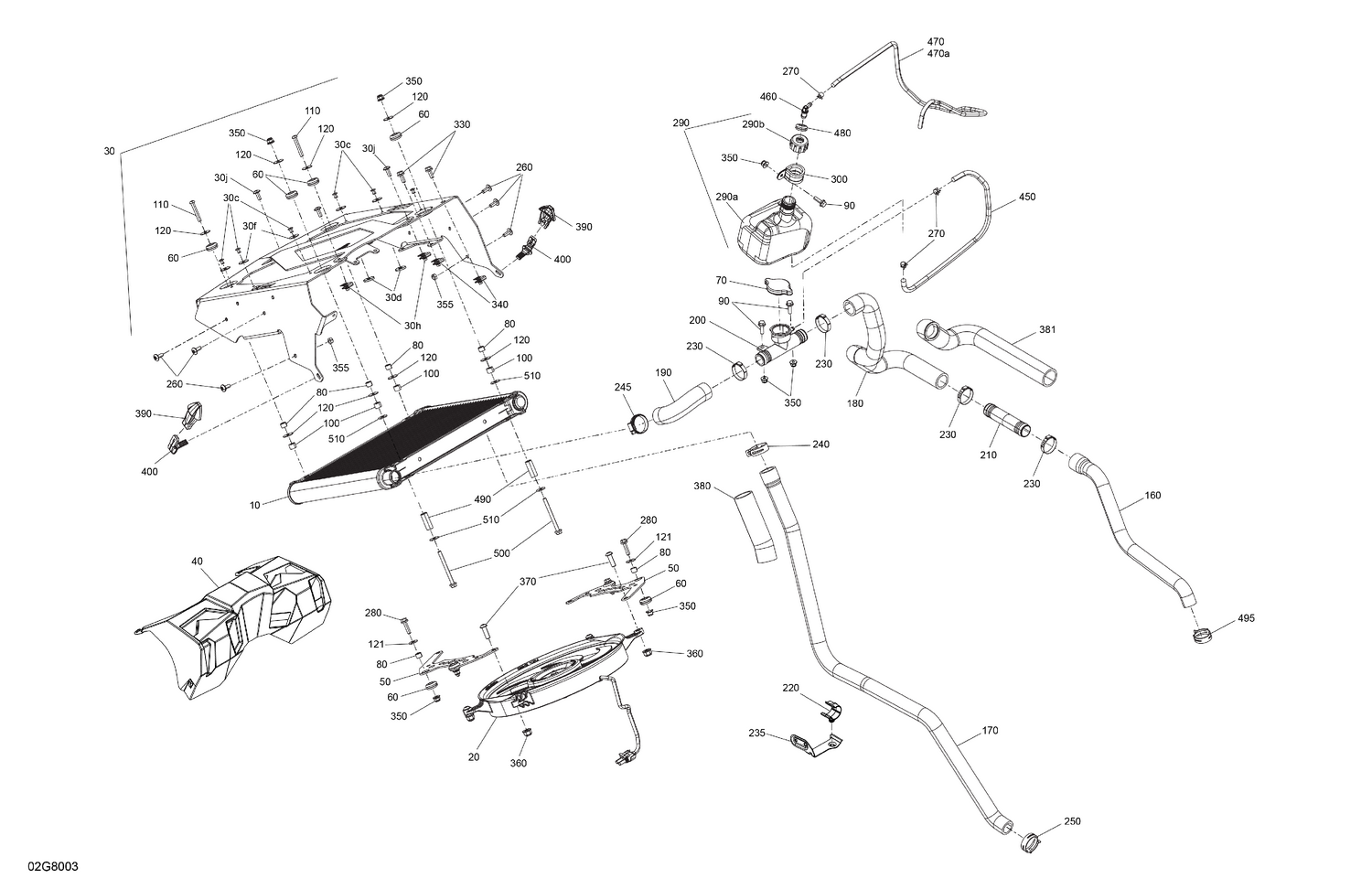

02- Engine - Cooling

02- Engine - Cooling

Parts (52)

RefPart NumberDescription
10 709200286 Radiator
20 709200567 Fan Ass'y
30c 293150102 Rivet 3/16"
30d 517124300 Washer
30f 250200024 Rubber Washer 5 mm
30h 250100198 Panel Nut M6 X 1.0
30j 250000717 Torx Head Screw M6 X 16
40 703100399 Protection Cover Kit
50 709201349 Aupport_Fan Ecoat This part replaces 709200495.
60 293720062 Grommet
70 709200207 Radiator Pressure Cap
80 707000058 Spacer
90 207662034 Hex. Flange Screw M6 X 20
100 708001129 Bushing
110 235563054 Torx Screw M6 X 30
120 250200040 Flat Washer
121 234062600 Flat Washer M6, Stainless
160 709200896 Hose
170 709200790 Hose
180 709200559 Polyurethane Hose
190 709200891 Hose
200 709200422 Filler Neck
210 709200448 Nipple Tube 1"
220 275500526 Retainer
230 509000162 Gear Clamp
235 709200641 Hose Support
240 293650166 Norma Spring Clamp
245 293650098 Norma Gear Clamp
250 293650166 Norma Spring Clamp
260 250000717 Torx Head Screw M6 X 16
270 414554800 Spring Clamp
280 207662544 Hex. Flange Screw M6 X 25
290a 709200624 Coolant Tank Ass'y This part replaces 709200504.
290b 709200586 Cap
300 709200036 Hose Anchor
330 207561644 Hex. Flange Screw M6 X 16, Scotch Grip
340 250100198 Panel Nut M6 X 1.0
350 233261434 Flange Elastic Nut M6
355 232561414 Elastic Stop Nut M6
360 233281414 Hex. Flange Elastic Nut M8
370 250000757 Button Head Torx Screw M8 X 25 S.Gr
380 219704428 Tubing 35 MM 1000MM Long
381 219704428 Tubing 35 MM 1000MM Long
390 517304075 End Piece Latch
400 517303981 Panel Latch
450 219704414 Was 415110000 Polyurethane Hose 5.2 mm
460 414580700 Male Connector
470a 293830193 Polyurethane Hose
480 705003264 Grommet
490 705202499 Bushing
495 293650109 Norma Spring Clamp
500 207667044 Hex. Flange Screw M6 X 70
