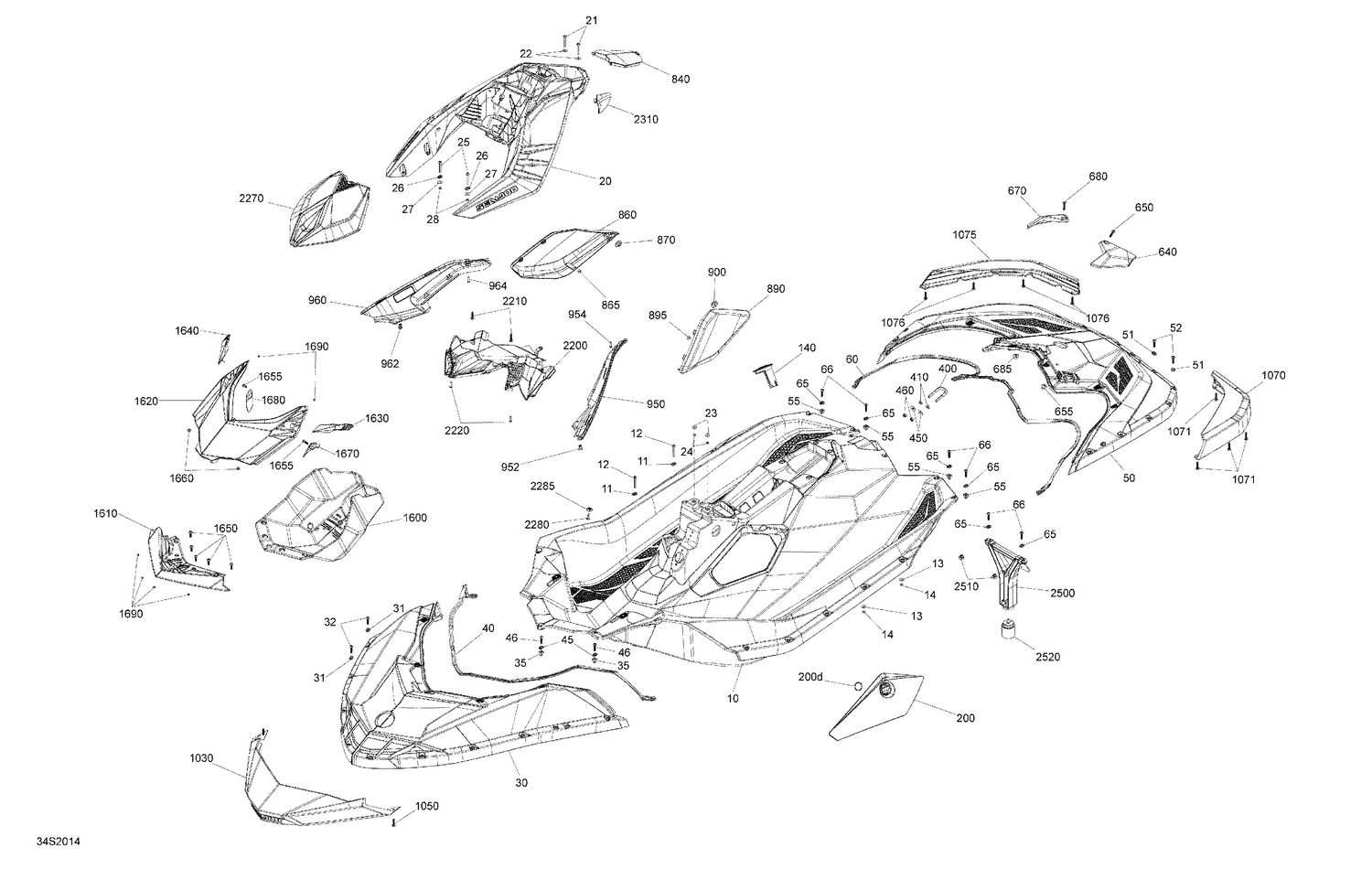

09- Body

09- Body

Parts (57)

RefPart NumberDescription
10 291004646 Deep Black, Mid Deck
11 291003880 Oval Washer
12 250000827 Torx Screw Truss Cone HD.M6X50
13 234062600 Flat Washer M6, Stainless
14 232561200 Brass Elastic Stop Nut M6
20 291005057 Console Front
21 250000827 Torx Screw Truss Cone HD.M6X50
22 250200150 Flat Washer M6, Stainless
23 234062600 Flat Washer M6, Stainless
24 232561200 Brass Elastic Stop Nut M6
25 250000827 Torx Screw Truss Cone HD.M6X50
26 291003880 Oval Washer
27 234062600 Flat Washer M6, Stainless
28 232561200 Brass Elastic Stop Nut M6
31 291003880 Oval Washer
32 250001007 Screw Torx M6.81 X 30
35 291003793 Insert
40 293250341 Seal Joint
45 291003880 Oval Washer
46 250001007 Screw Torx M6.81 X 30
51 291003880 Oval Washer
52 250001007 Screw Torx M6.81 X 30
55 291003793 Insert
60 293250340 Seal Joint
65 291003880 Oval Washer
66 250001007 Screw Torx M6.81 X 30
140 291003390 Deep Black, Rear Access Cover
200d 293300121 O-Ring
400 292000933 U-Clamp
410 293050001 Flat Washer M8.5 x 18
450 234082600 Flat Washer 8 mm, Stainless
460 232581200 Hex. Elastic Nut M8 Brass
640 291003883 Deep Black, LH Rear Panel Trim
650 250001007 Screw Torx M6.81 X 30
655 291003793 Insert
670 291003884 Deep Black, RH Rear Panel Trim
680 250001007 Screw Torx M6.81 X 30
685 291003793 Insert
840 291003378 Deep Black, Glove Box Cover
865 293830005 Rubber Bumper
870 705000321 Oval Washer
895 293830005 Rubber Bumper
900 705000321 Oval Washer
952 293150230 Tuflok Plastic Rivet
954 211000023 Hex. Screw 10-14 X 7/8”
962 293150230 Tuflok Plastic Rivet
964 211000023 Hex. Screw 10-14 X 7/8”
1030 291004567 Front Bumper This part replaces 291005402.
1050 250001007 Screw Torx M6.81 X 30
2200 291004575 Black, Inferior Cover
2210 250001007 Screw Torx M6.81 X 30
2220 211000023 Hex. Screw 10-14 X 7/8”
2280 250000829 Torx-Truss M/S Stlss M6 X 20
2285 269502408 Housing Nut M6 This part replaces 269501166.
2310 291003702 Cap
2500 291003440 Rear Support
2510 291003793 Insert
