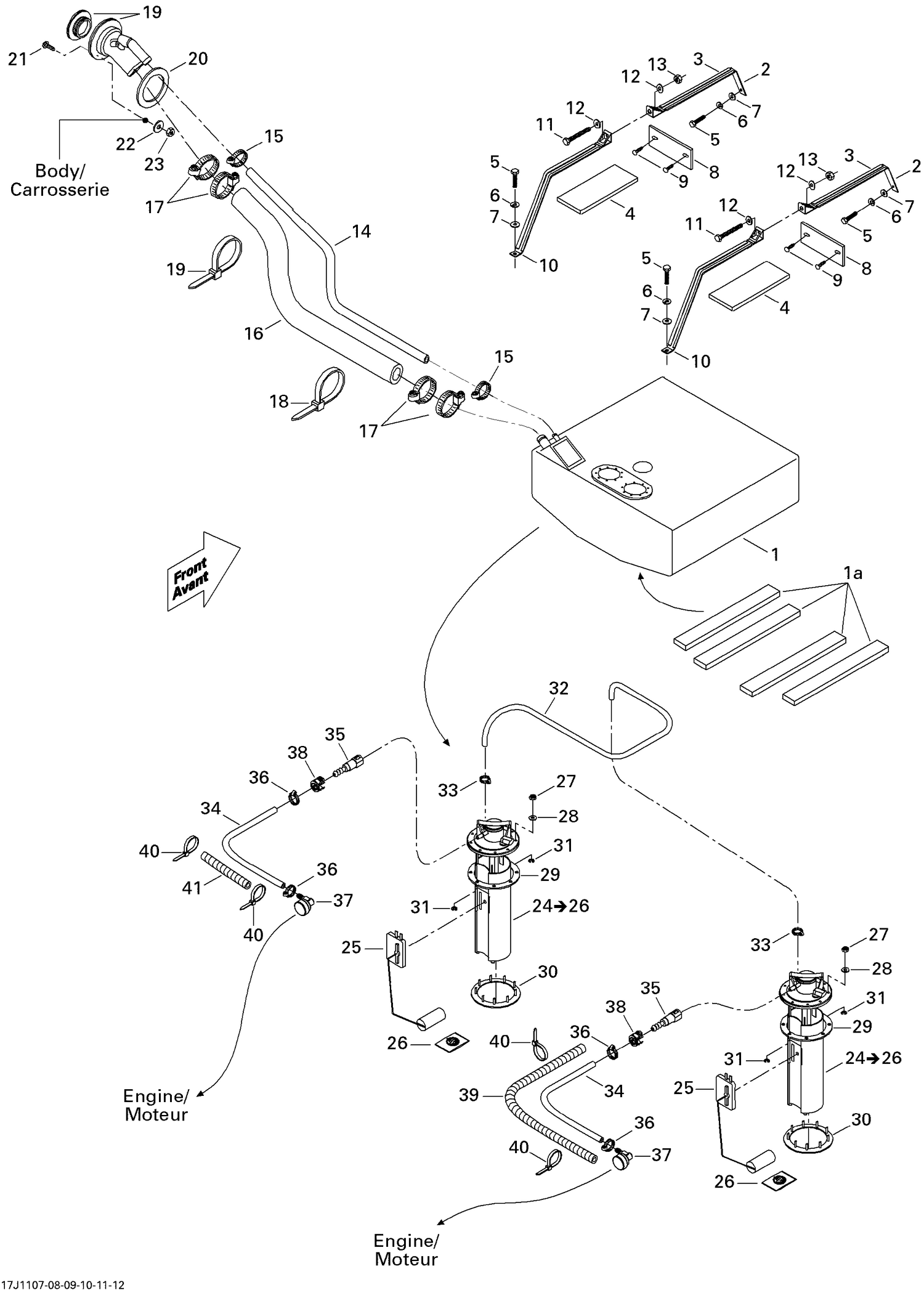

02- Fuel System

02- Fuel System

Parts (40)

RefPart NumberDescription
1 204560473 FUEL TANK 42 GAL - C/U - Call your local BRP dealership This part replaces 204560364.
1a 204560115 PROTECTOR PAD - Call your local BRP dealership
2 204560235 FUEL TANK STRAP - Call your local BRP dealership
3 293830044 PROTECTOR PAD - Call your local BRP dealership
4 204560191 NEOPRENE PAD - Call your local BRP dealership
5 207183060 Hex. Screw M8 X 30
6 234181601 Lock Washer 8 mm, Stainless
7 234082600 Flat Washer 8 mm, Stainless
8 204060702 MUFFLER RUBBER PAD - Call your local BRP dealership
9 293730006 Black, Dart
10 204560270 FUEL TANK STRAP - Call your local BRP dealership
11 207188060 HEX. SCREW M8 X 80 - Call your local BRP dealership
12 234082600 Flat Washer 8 mm, Stainless
13 232581600 Hex. Elastic Nut M8
14 204560358 HOSE 16 MM - Call your local BRP dealership
15 293650069 NORMA CLAMP - Call your local BRP dealership
16 204560401 FILLER NECK HOSE - Call your local BRP dealership
17 275500823 NORMA CLAMP - Call your local BRP dealership
18 414115200 Tie-Rap 180 mm
19 275500800 FILLER NECK - Call your local BRP dealership
20 204560188 SPACER - Call your local BRP dealership This part replaces 275500801.
21 208643560 Phillips Screw M4 X 35
22 234040600 Flat Washer 4 mm
23 232541600 Elastic Stop Nut M4
25 270600051 SENSOR LEVER - Call your local BRP dealership
26 219700368 Fuel Filter, Bosch
27 232551200 Elastic Stop Nut 5 mm
28 234052400 Flat Washer 5 mm, Stainless
29 293250088 Gasket
30 275500679 C-Ring, 9 Studs
31 293370002 Circlip 5 mm
32 204560178 HOSE 1/4 - Call your local BRP dealership
33 293650171 Tridon Gear Clamp
34 204560396 HOSE 5/16 - Call your local BRP dealership
35 275500428 CONNECTOR BOX - Call your local BRP dealership
36 293650084 Norma Clamp
37 293710105 Elbow Fitting 90°
38 275500429 STOPPER CONNECTOR - Call your local BRP dealership
39 204550028 SLIT CONDUIT, METER - Call your local BRP dealership
40 293750002 Tie Wrap 142 mm
