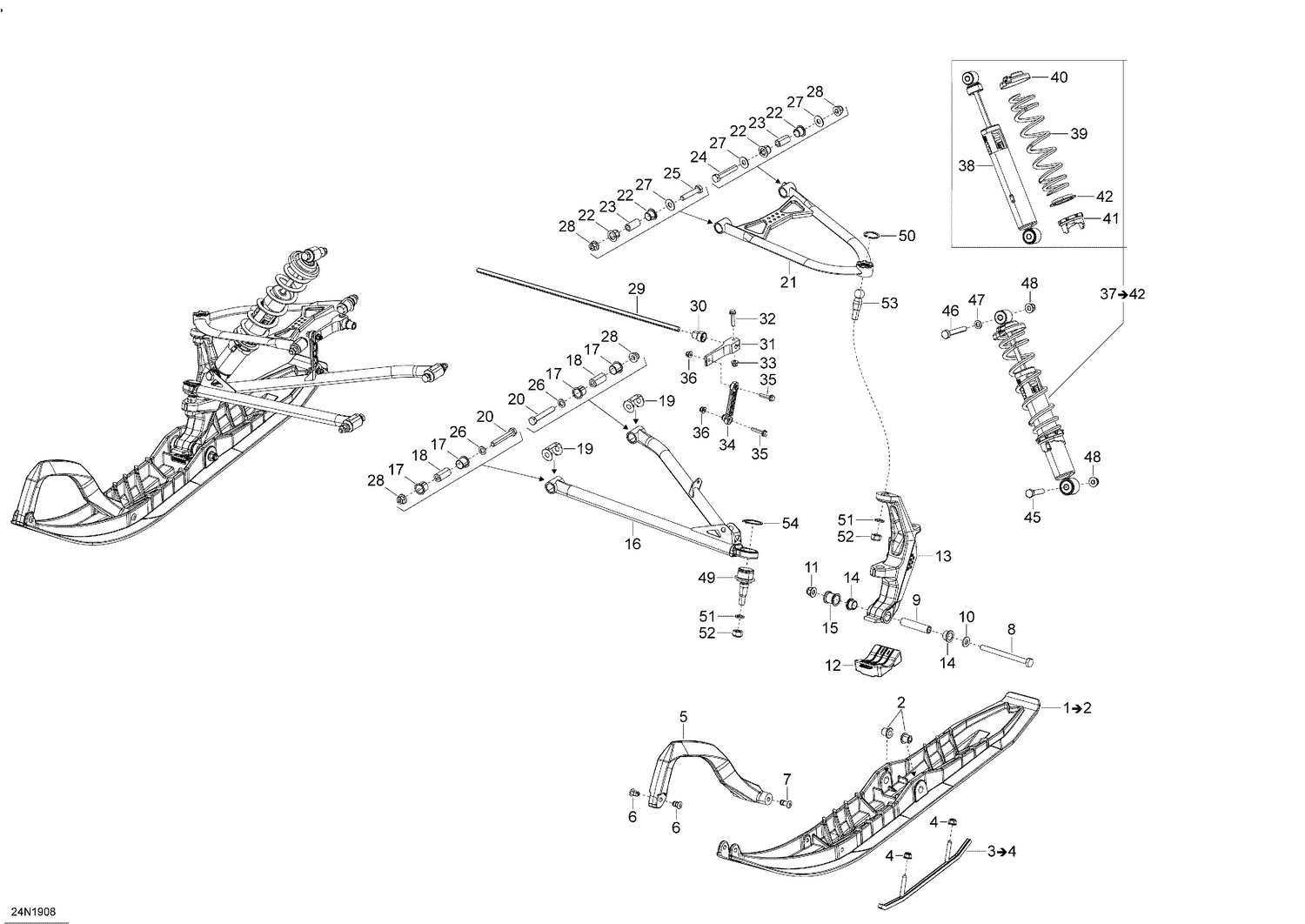

07- Front Suspension And Ski - 1200 4-TEC - North America

07- Front Suspension And Ski - 1200 4-TEC - North America

Parts (50)

RefPart NumberDescription
1 505073227 Black, Ski This part replaces 505073281.
3 860201044 Carbide Runner Kit (Square Runner)
4 233281414 Hex. Flange Elastic Nut M8
6 505071812 Retainer 17mm long
7 505072133 Retainer 23mm Long
8 250000703 Hex. Screw M10 X 130
9 506133300 Spacer
10 503192496 Washer
11 233201464 Hex. Flange Elastic M10 x 1.5
12 505072594 Ski Stopper
14 505072690 Leg Bushing
15 505071999 Spacer
16 505073583 Black Epoxy, LH Lower Arm
16 505073584 Black Epoxy, RH Lower Arm
17 505073330 Bushing
18 505072209 Sleeve
19 505072634 Wear Plate
20 250001024 Screw Hex. M10 X 70
21 505073588 Black Epoxy, LH Upper Arm
21 505073589 Black Epoxy, RH Upper Arm
22 505073329 Bushing
23 505072143 Sleeve
24 250001023 Screw Hex. M10 X 60 This part replaces 250000290.
25 250001022 Screw Hex. M10 X 50 This part replaces 250000289.
26 503189564 Washer
27 505072392 Washer
28 250100165 Hex. Flange Elastic Nut M10
29 505072602 Stabilisator
30 505072064 Bushing
31 505072394 Stabilisator Lever
32 207663046 Hex. Flange Screw M6 X 30
33 233261416 Elastic Flange Nut M6 X 1.0
34 505072204 Sway Bar Double Joint Link
35 207663046 Hex. Flange Screw M6 X 30
36 233261416 Elastic Flange Nut M6 X 1.0
38 505072517 Front Shock
39 505073827 Spring
40 230076 Spring Seat
41 505073625 Adjustment Cam
42 503191872 Spring Guide
45 207005544 Hex. Screw M10 X 55
46 207006544 Hex. Screw M10 X 1.5 X 65
47 503189564 Washer
48 233201414 Hex. Flange Elastic Nut M10
49 505073636 Ball Joint
50 293370070 Circlip
51 234021410 Flat Washer 12 mm
52 250100089 Hex. Elastic Hex. Nut M12
53 505072913 Upper Ball Joint
54 293370035 Circlip
