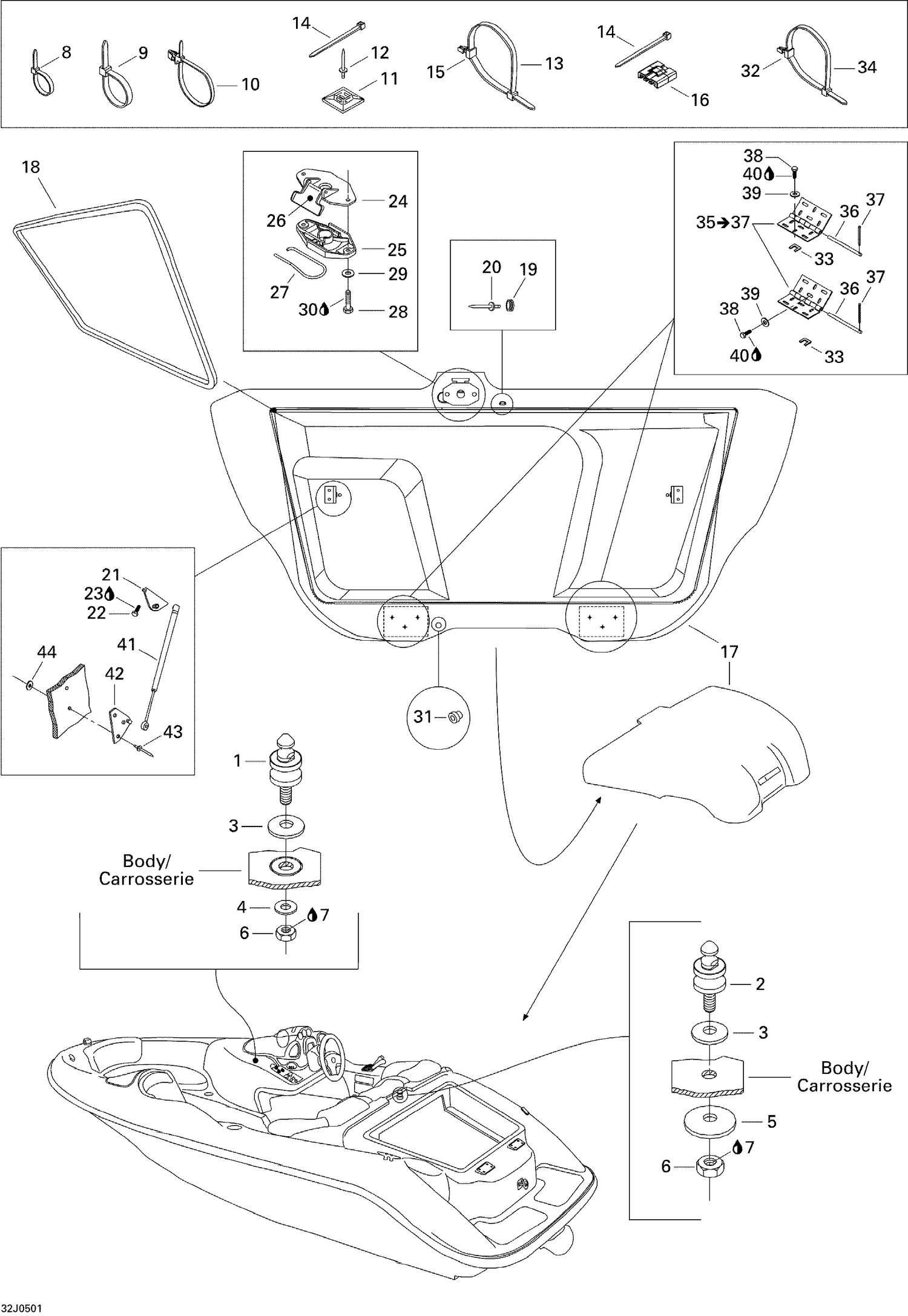

09- Engine Compartment And Accessories

09- Engine Compartment And Accessories

Parts (42)

RefPart NumberDescription
1 291001420 Latch Stud
2 291001420 Latch Stud
3 291000628 RUBBER WASHER - Call your local BRP dealership
4 234002600 Flat Washer 10 mm, Stainless
5 204100160 Washer 3/8" X 1-1/2"
6 232501600 HEX. ELASTIC NUT M10 - Call your local BRP dealership
7 293800060 Loctite 243, 10 ml
8 293750002 Tie Wrap 142 mm
9 293750008 Tie Wrap 368 mm
10 204130098 TIE RAP WITH DART - Call your local BRP dealership
11 293750015 TIE RAP MOUNT - Call your local BRP dealership
12 293150088 Pop Rivet 3/16"
13 293750008 Tie Wrap 368 mm
14 414115200 Tie-Rap 180 mm
15 204130099 DART, BLACK - Call your local BRP dealership
16 293750109 Anchorage Tie Wrap This part replaces 293750025.
17 204072058 Engine Cover
18 219704365 Was 293200017 Neoprene Seal
19 204000084 BOTTOM SNAP - Call your local BRP dealership
20 293150015 Pop Rivet 1/8”
21 204073074 Shock Bracket This part replaces 204071700.
22 207141660 Hex. Screw M4 X 16
23 293800060 Loctite 243, 10 ml
24 269700109 Latch Ass'y This part replaces 269700076.
25 269700109 Latch Ass'y This part replaces 269000015.
26 269700109 Latch Ass'y This part replaces 269700077.
27 269700017 Latch Spring
28 207162560 Hex. Screw M6 X 25
29 234061600 Stainless Flat Washer M6
30 293800060 Loctite 243, 10 ml
31 293720017 GROMMET - Call your local BRP dealership
32 293750109 Anchorage Tie Wrap This part replaces 293750025.
33 204070047 SPACER 3.2 MM - Call your local BRP dealership
34 293750002 Tie Wrap 142 mm
36 204070204 HINGE ROD - Call your local BRP dealership
37 204070205 Cotter Pin M2.5 X 12
38 207162560 Hex. Screw M6 X 25
39 234061600 Stainless Flat Washer M6
40 293800060 Loctite 243, 10 ml
41 204071874 GAS SHOCK - Call your local BRP dealership
42 204071673 Shock Bracket
43 293150043 Pop Rivet 3/16"
