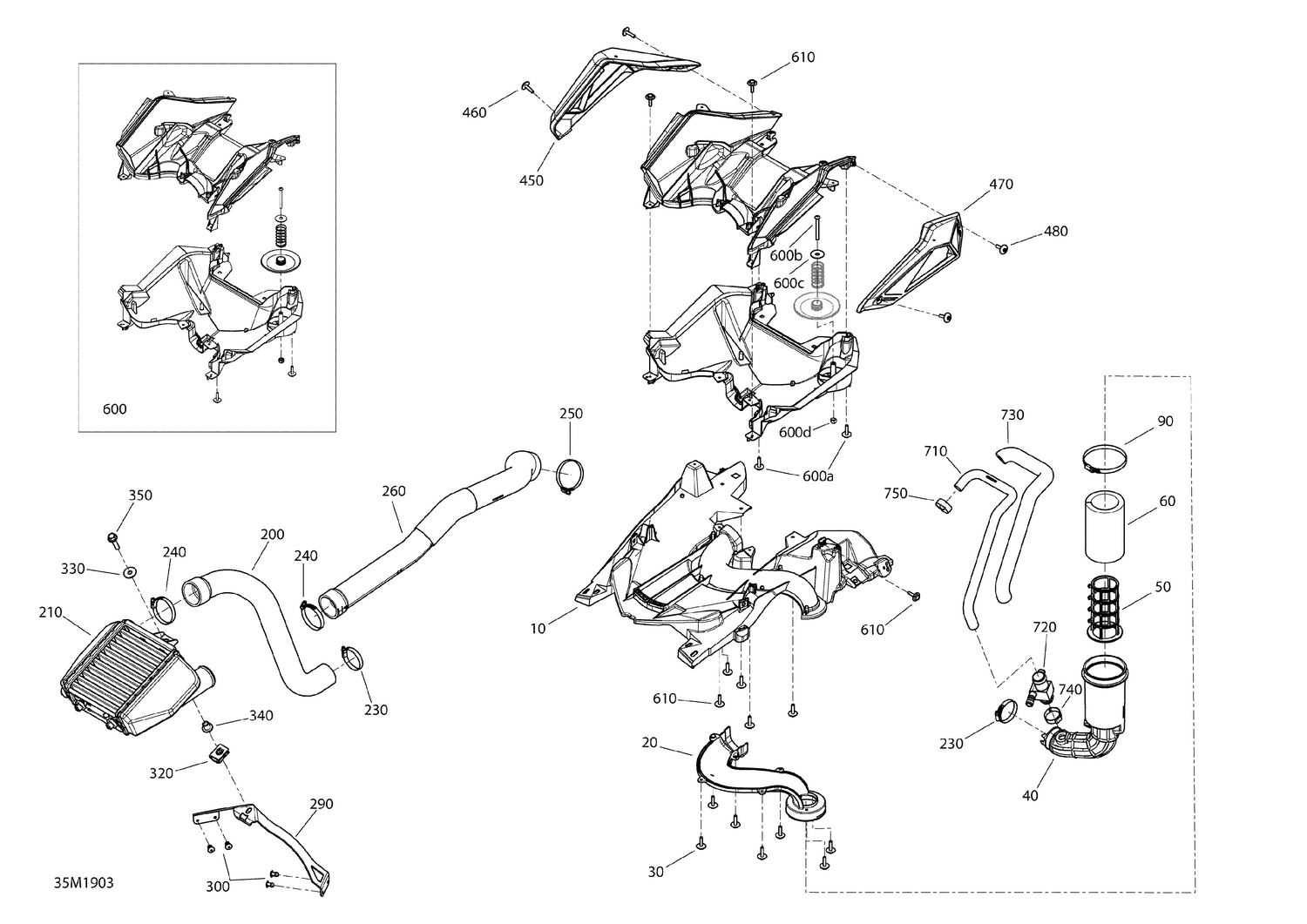

02- Air Intake REV GEN4 - 900 ACE Turbo

02- Air Intake REV GEN4 - 900 ACE Turbo

Parts (31)

RefPart NumberDescription
10 508000886 Structural Plate
20 508000887 Tube In
30 250000725 Screw M4 X 16
40 508001008 Inlet Muffler
50 508000868 Grill
60 508000869 Foam
90 514052924 Norma Clamp
200 508000856 Inlet Hose
210 508000880 Intercooler
240 293650079 Norma Clamp
250 293650229 Gemi Clamp
260 508001010 Inlet Hose
290 508000861 Rear Support
300 390909100 Avex Rivet
320 250100208 Panel Nut M6 X 1.0
330 250200082 Flat Washer
340 293900100 Bushing
350 207562544 Hex. Flange Screw M6 X 25
450 508000906 RH Air Filter (Nitex Mesh)
460 250000889 Screw M4 X 16
470 508000905 LH Air Filter (Nitex Mesh)
480 250000889 Screw M4 X 16
600a 250000725 Screw M4 X 16
600b 205444056 Socket Head Screw M4 X 40
600c 224060201 Flat Washer
600d 232541414 Elastic Stop Nut M4
610 250000725 Screw M4 X 16
710 508000862 Vent Hose
720 508000946 Heated Breather
730 508000907 Insulating Tube
740 509000442 Oeticker Gear Clamp, 25.6-706R
