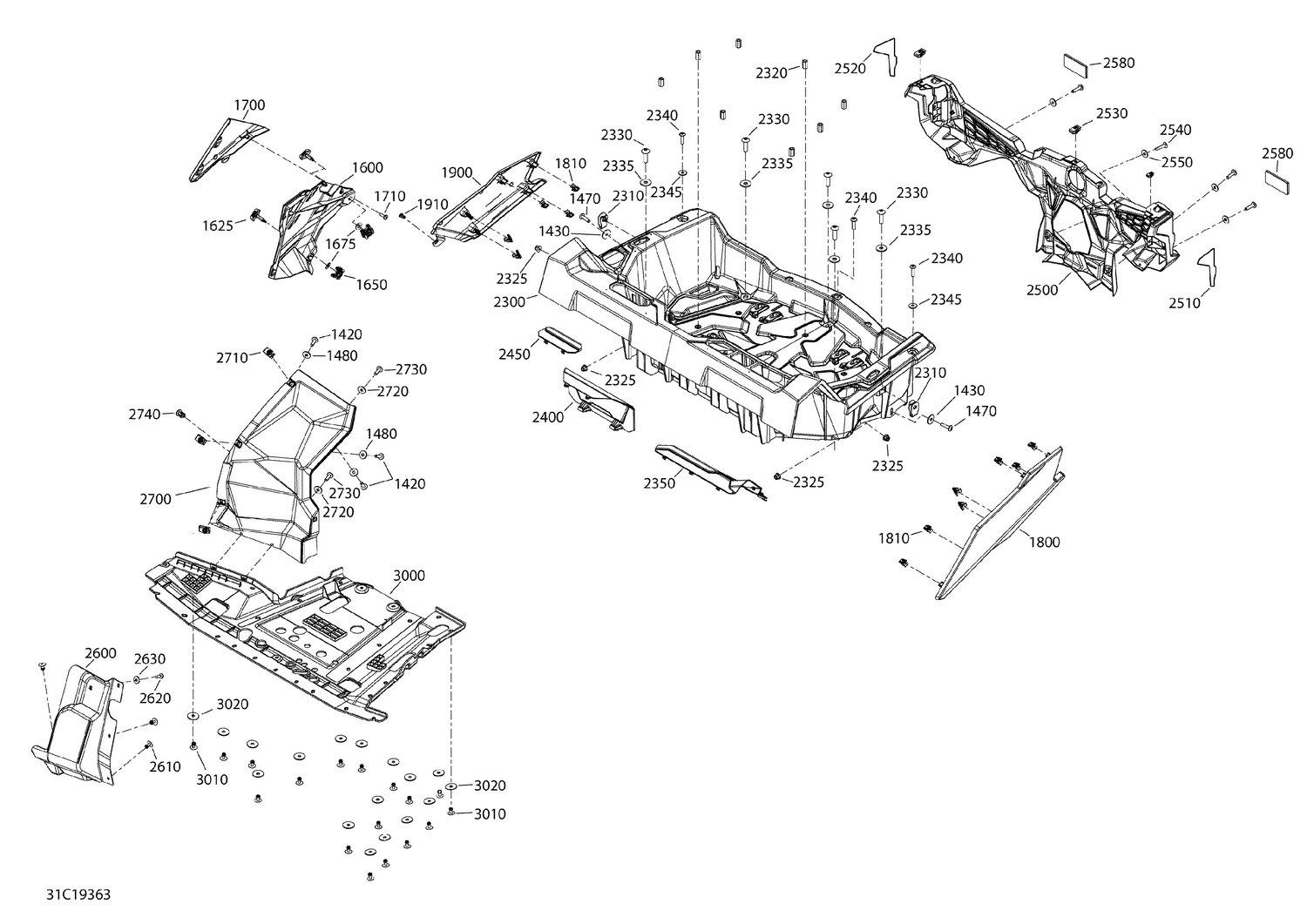

09- Body - 1000 - White - Rear Section

09- Body - 1000 - White - Rear Section

Parts (43)

RefPart NumberDescription
1420 250000722 Torx Screw M6 X 20
1430 250200162 Flat Washer M6.6 X 22
1470 250000807 Torx Truss Screw M6 X 25
1480 234062670 Stainless Steel Flat Washer
1600 705011338 Air Filter Acces Door
1625 708400278 Quarter Turn
1650 708400285 Clip
1675 708400286 Washer
1700 705012621 White, Acces Panel Trim
1710 250000720 Torx Screw K50 X 16
1800 705011424 White, LH Rear Cargo Trim
1810 517306478 Clip
1900 705011425 White, RH Rear Cargo Trim
1910 293150230 Tuflok Plastic Rivet
2300 705016885 Rear Box This part replaces 705011337.
2310 250100224 Panel Nut M6 X 1.0 This part replaces 250100177.
2320 250100207 Hex. Coupling Nut M6
2325 233261466 Hex. Flange Elastic Nut M6
2330 250000745 Hex Torx Truss M8 X30
2335 234082670 Stainless Steel Flat Washer
2340 250000807 Torx Truss Screw M6 X 25
2345 234062670 Stainless Steel Flat Washer
2350 705011339 CVT Air Inlet Cover
2400 715006766 Access Cover Kit This part replaces 715005809.
2450 705011340 Air Intake Cover
2500 705011426 Rear Fascia
2510 704906815 LH Rear Reflector
2520 704906816 RH Rear Reflector
2530 250100198 Panel Nut M6 X 1.0 This part replaces 250000957.
2540 250000807 Torx Truss Screw M6 X 25
2550 234062670 Stainless Steel Flat Washer
2580 520001820 Red Reflector
2600 705014231 LH Rear Wheel Arch Protector This part replaces 705011512.
2610 293150104 Pop Rivet 3/16"
2620 250000720 Torx Screw K50 X 16
2630 250200025 Washer M5
2700 705011513 RH Rear Inner Fender
2710 250100198 Panel Nut M6 X 1.0 This part replaces 250000957.
2720 234062670 Stainless Steel Flat Washer
2730 250000722 Torx Screw M6 X 20
2740 293150230 Tuflok Plastic Rivet
3000 705014697 Rear Skid Plate This part replaces 705011429.
3010 293150087 Pop Rivet 3/16” This part replaces 293150087.
